《2025年夺冠百分百新导学课时练九年级物理下册人教版》

7. 如图所示的自平衡独轮车是新一代的电动代步工具，其核心部件是电动机，电动机的工作原理是______________________________。

答案： 通电线圈在磁场中受力的作用

8. 如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动。只改变直导线中电流的_______，导线的运动方向会发生改变。这个过程将_______能转化为直导线的机械能。

答案： 方向 电

9. 如图所示的是直流电动机模型，通电后线圈能连续转动，则电动机工作过程将_____能转化为_____能。如果把电源的两极对调，则线圈将__________（选填“原来方向”或“反向”）转动。

答案： 电 机械 反向

10. 如图所示是小明制作的简易电动机，其工作原理是通电线圈在磁场中受力转动，要使图中线圈转动起来，除了让线圈平衡在电池正极这个支点之外，还必须保证线圈中有______，线圈放置在______中。

答案： 电流 磁场

11. 如图为直流电动机的基本构造示意图。请回答下列问题：

（1）直流电动机的工作原理是______________________________。
（2）电动机工作过程中，能量的转化是______________________________。
（3）该模型中A、B是电刷，E、F是换向器，换向器的作用是______________________________。

答案：
(1)通电导体在磁场中受力的作用　
(2)电能转化为机械能　
(3)当线圈转到平衡位置时及时改变线圈中电流的方向，使得线圈持续转动

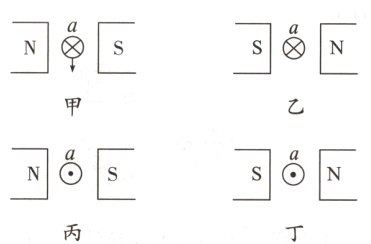

12. 如图所示，a表示垂直于纸面的一根导体，它是闭合电路的一部分，有电流通过时在磁场中受到力的作用。⊗表示导体中电流方向垂直于纸面向里，⊙表示电流方向垂直于纸面向外，参照甲图情况，导体a受到向下作用力的还有( )

A. 乙
B. 丙
C. 丁
D. 乙和丙

答案： C

13. 如图所示是实验室电流表的内部结构图处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是( )

A. 该电流表是利用电流的磁效应工作的
B. 线圈中有电流通过时，把机械能转化为电能
C. 改变线圈中的电流方向，指针的偏转方向不会改变
D. 线圈中电流越大，其所受磁场力就越大

答案： D
