《2025年夺冠百分百新导学课时练九年级物理下册人教版》

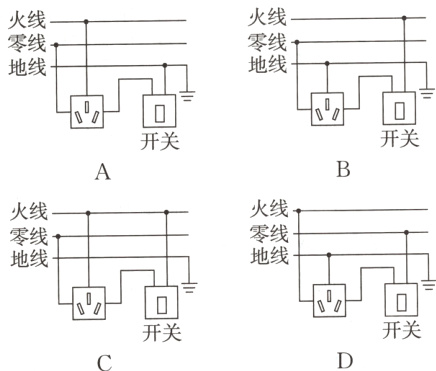

1.（河北中考）如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。选项图中电路的连接符合上述要求及安全用电原则的是（ ）

答案： B

2. 如图为试电笔的结构及使用方法。下列说法正确的是（ ）

A. 试电笔可以判断物体是带正电还是带负电
B. 若氖管发光，说明人体成了电流的通路
C. 笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D. 在两种使用试电笔的方法中，甲是正确的，乙是错误的

答案： B

3.（石家庄模拟）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（ ）
A. 家庭电路中的电流过大，空气开关跳闸
B. 电火锅不能正常工作
C. 电火锅的金属外壳和地线断开，可能有触电危险
D. 两孔插座断路，不能再继续使用

答案： C

4. 某家庭电路如图所示，下列说法正确的是（ ）

A. 灯泡两端的电压是36 V
B. 灯泡L1和L2串联
C. 开关S1的位置正确
D. 开关S2只控制灯泡L2

答案： D

5. 将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（ ）

A. 该接线板的连接线内只有火线和零线
B. 台灯与指示灯串联，并受开关S控制
C. 台灯与指示灯并联，开关S在干路上
D. 该接线板上有五个插孔会使检测的试电笔氖管发光

答案： C
