《2025年夺冠百分百新导学课时练九年级物理下册人教版》

1. 如图所示家庭电路中，当开关 S 闭合后，灯泡 L 不亮，用试电笔测试 c、d 两点时，氖管都发光，测试 a、b 两点时，只有 a 点氖管发光，则故障可能是(　　　)
　　　　　　　　　　　　　
A. b、c 之间某处断路
B. a、d 之间某处断路
C. 火线与零线短路
D. 电灯的灯丝断了

答案： A

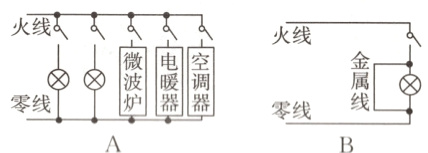

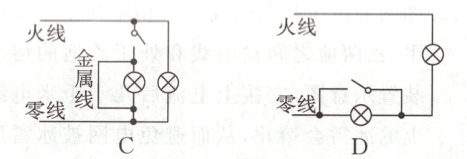

2. 某家庭电路中安装有“220 V 10 A”的空气开关(未画出)，如图所示是电路中的四种情况，开关全部闭合后，不能引起空气开关“跳闸”的是(　　　)
　

答案： D

3. 如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后，插孔上连接的用电器仍可以正常工作。某一天小明家装修时，将切割机插头插入插排，切割机工作时，家中的空气开关出现了跳闸现象。则下列说法正确的是(　　　)
　
A. 插排上的插孔与指示灯是串联关系
B. 跳闸的原因一定是电路发生了断路
C. 跳闸的原因一定是电路发生了短路
D. 跳闸的原因可能是电路总功率过大

答案： D

4. 如图所示，闭合开关 S，发现灯 L 不亮，用试电笔接触 M 点时氖管发光，而接触 N、Q 点时氖管均不发光，若仅有一处发生断路，则该处可能是(　　　)
　　　　　　　　　　　　　
A. 保险丝处　　　　B. P、M 间某处
C. M、N 间某处　　　D. N、Q 间某处

答案： C

5. 如图所示是某家庭电路的一部分，下列说法正确的是(　　　)
　　　　　　　　　
A. 电冰箱接入三孔插座后其外壳与零线相连
B. 断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光
C. 保险丝烧断后可用铜丝代替
D. 闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路

答案： B

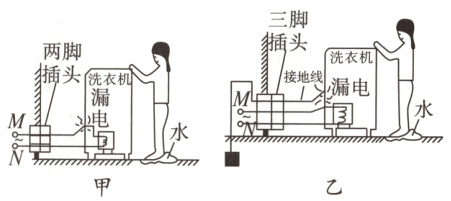

6. 有些家用洗衣机的外壳是金属的(有的地方没有油漆)，图甲表示这种洗衣机插头没有接地线，外壳与火线接触漏电，手触及外壳的金属部分，试在图甲中画出电流经过的路线(假设此时 M 为正，N 为负，下同)；图乙表示插头已接地，接在洗衣机外壳上，此时发生漏电，试在图乙中画出电流经过的路线。
　　　　

答案：
如图所示
