《2025年夺冠百分百新导学课时练九年级物理下册人教版》

1.(九全P108第2题变式)如图所示，关于家用插座的说法正确的是(　　　)
　
A. 开关串联在干路中，指示灯与各组插孔并联在电路中
B. 开关、指示灯和各组插孔并联在电路中
C. 开关、指示灯和各组插孔串联在电路中
D. 各组插孔串联在一起与指示灯并联在电路中

答案： A

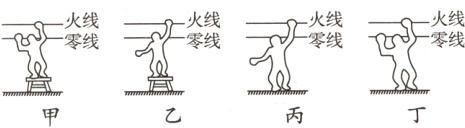

2.(九全P113图19.3−2变式)电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是(　　　)
　
A. 甲站在绝缘凳上同时接触火线和零线
B. 乙站在绝缘凳上仅接触火线
C. 丙站在地上仅接触火线
D. 丁站在地上同时接触火线和零线

答案： B

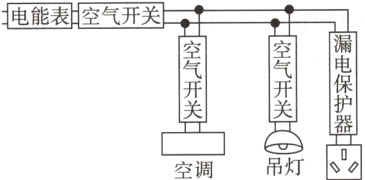

3.(九全P108图19.1−7变式)现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示，其中各个设备的特征正确的是(　　　)
　　　
A. 电能表上可以直接读取应该交的电费
B. 空气开关的作用与保险丝的作用完全相同
C. 三孔插座正中间的插孔应该接三脚插头最长的那只脚
D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地

答案： C

4.(九全P107图19.1−3变式)如图是小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管________(选填“发光”或“不发光”)。为了防止外壳漏电，避免对人体造成伤害，应该将________孔接地。
　　　　　　　　　　　　　

答案： 不发光 C

5.(九全P111图19.2−4变式)如图所示的电路中，保险丝AB和铜丝CD的长短和粗细均相同，接通电源后，调节滑动变阻器，发现保险丝先熔断。原因是保险丝的熔点较________(选填“高”或“低”)，相同时间内产生的电热较________(选填“多”或“少”)。
　　　　　　　　　　

答案： 低 多

6.(九全P106图19.1−2变式)家庭电路的触电事故都是人体直接或间接跟________线接触造成的。如图所示是试电笔的结构示意图，在使用试电笔时，手能接触试电笔的________(选填“笔尖”和“笔尾”)金属体。
　　　　

答案： 火 笔尾

7.(九全P112第1题变式)如图所示的电路中，开关闭合后，是由于________使电路中电流过大，而导致金属导线发热引燃了外面的绝缘皮，所以要在________(选填“火线”或“零线”)上安装保险丝，以保证电路安全。相同条件下，细保险丝比粗保险丝的更容易熔断，是因为细保险丝的________比粗保险丝的大，产生的热量更多。
　　　　　　

答案： 总功率过大 火线 电阻
