《2025年夺冠百分百新导学课时练九年级物理下册人教版》

3. 在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是( )
A. 火线和零线直接连通
B. 安装用电器时人体接触火线
C. 试电笔笔尖接触火线
D. 同时使用多个大功率用电器

答案： C

4. 关于家庭电路，下列说法正确的是( )
A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C. 用电器使用三线插头，是为了防止漏电而采取的保护措施
D. 保险丝一般选用电阻比较小、熔点比较低的合金制作而成

答案： C

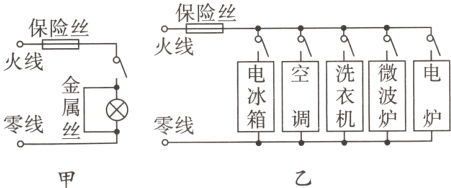

5. 如图所示的甲、乙两个电路，闭合开关后都会使保险丝熔断。关于保险丝熔断的原因，下列说法正确的是( )

A. 甲图是由于灯泡被短路
B. 甲图是由于灯泡被断路
C. 乙图是由于电路总电阻太大，功率太大
D. 乙图是由于电路总电阻太小，功率太小

答案： A

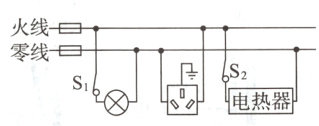

6. 如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用试电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是( )

A. 一定是零线上的熔丝熔断了
B. 断开S₁、S₂，再用试电笔检测三孔插座的左右两孔，氖管都发光
C. 只断开S₁，再用试电笔检测开关S₁的两个接线柱，氖管都发光
D. 只断开S₂，再用试电笔检测开关S₁的两个接线柱，氖管都发光

答案： B

7. 如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路__________，使空气开关跳闸。为了安全使用，电水壶的金属外壳应__________。

答案： 短路 接地

8. 某家庭电路的部分电路如图所示，其中甲、乙两处装电路元件。

(1) 如果将电灯和开关分别接入电路，则电灯应接在__________处。
(2) 保险丝易熔断，是因为保险丝电阻大，且熔点比电线芯__________（选填“高”或“低”）。

答案：
(1)乙
(2)低
