9. 如图所示，螺线管内放入一枚小磁针，当开关S闭合后，小磁针北极的指向将( )

A. 不动
B. 向外旋转90°
C. 向里旋转90°
D. 旋转180°

答案： A

10. 小磁针静止在螺线管的附近，闭合开关后，通电螺线管磁感线方向如图所示，则下列判断正确的是( )

A. 电源的右端为正极
B. 通电螺线管的左端为S极
C. 小磁针一直保持静止
D. 小磁针N极向右转动

答案： A 解析：本题的易错之处是由于不知道通电螺线管外部磁场方向是由N极到S极，从而错选B；又由于对磁极间相互作用规律记忆模糊，而错选C、D。本题应根据磁体外部磁感线是从N极出发回到S极，判定出螺线管的左端为N极，再根据安培定则判定电源的右端为正极，故A正确；因为螺线管的右端为S极，根据磁极间相互作用规律，小磁针的N极会被吸引，即小磁针N极会向左转动。

1. 如图所示，小磁针与导线在同一平面内，在导线的下方，当导线中电流从左到右时，小磁针N极指向垂直于纸面向里，现将导线中电流方向改为从右到左，则小磁针( )

A. 不动
B. N极向上偏转
C. N极指向为垂直于纸面向外
D. 回到与导线平行的位置

答案： C

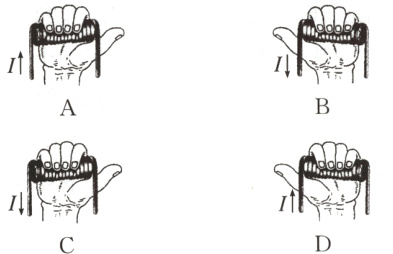

2. 如图所示为四位同学判断通电螺线管极性时的做法，其中正确的是( )

答案： A

3. 如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是( )

A. a、b
B. b、c
C. c、d
D. a、d

答案： A

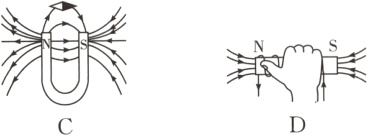

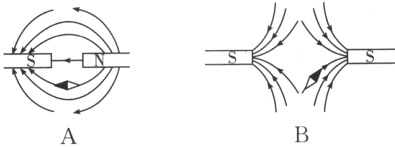

4. 我们可用小磁针和安培定则来判断永磁体与电磁铁的N极和S极(小磁针涂黑的一端表示N极)。下列判断不正确的是( )

答案： D

5. 在如图所示的电路中，根据小磁针静止时的指向可知( )

A. a端是通电螺线管的N极，c端是电源正极
B. b端是通电螺线管的N极，d端是电源正极
C. a端是通电螺线管的N极，c端是电源负极
D. b端是通电螺线管的N极，d端是电源负极

答案： A
