14. 现代家庭电气化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
|测量项目|完全干燥时|出汗或潮湿时|
|手与手之间电阻|200 kΩ|5 kΩ|
|手与脚之间电阻|300 kΩ|8.8 kΩ|
|手与塑料鞋底之间电阻|8 000 kΩ|10 kΩ|

如图所示，用电器R接在电压为220 V的电源上时，消耗的电功率是1 100 W，电路中还有额定电流为10 A的熔丝（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心手接触火线，发生触电事故，则通过人体的电流是多少？（表中的电阻数据适用此人）
（3）保险丝能不能救人命？为什么？

答案：
(1)5A　
(2)0.025A
(3)人与电阻R的总电流为$I_{总}=5A + 0.025A = 5.025A$，$5.025A＜10A$，此电流小于保险丝的熔断电流，保险丝不会熔断，所以保险丝不能救人命。

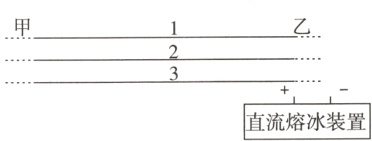

15. 如图为位于某电网线路上相距几十千米的甲、乙两地之间输电线和处于乙地的熔冰装置示意图，它接上电流后几十千米电线上的冰雪会熔化，从而避免电网被冰雪压断。熔冰装置上的“＋”“－”是两个接线端，若要对甲、乙两地之间的“1”和“3”两根输电线同时熔冰，请你在图中以笔画线代替导线，进行切实可行的连接，实现熔冰（进行熔冰时电源已切断）。

答案：

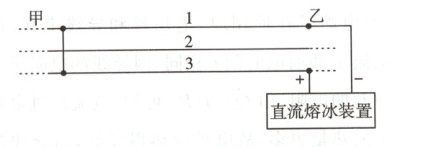

如图所示
