《2025年新课程新教材导航学九年级物理下册北师大版》

1. （多选）如图所示，下列说法中正确的是 （ ）

（第1题）
A. 这是模拟奥斯特实验的一个场景
B. 图示实验说明了通电导线周围存在磁场
C. 将电池正、负极对调后，重新闭合电路，小磁针偏转方向发生改变
D. 将图中导线断开，小磁针N极将指向地磁北极

答案： ABC

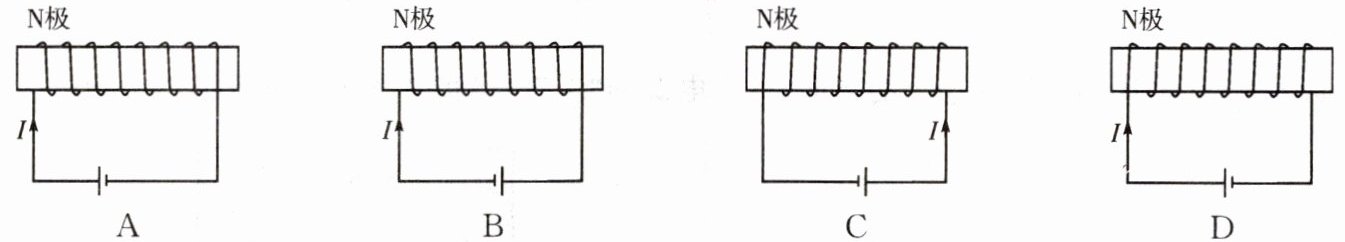

2. 下列选项中，电源正负极、电流方向和通电螺线管N极三者关系正确的是 （ ）

答案： D

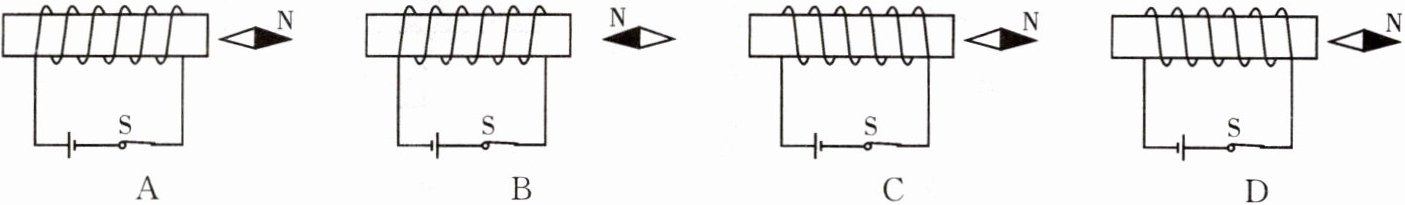

3. 下列选项中，通电螺线管右侧的小磁针静止时N极标注正确的是 （ ）

答案： C

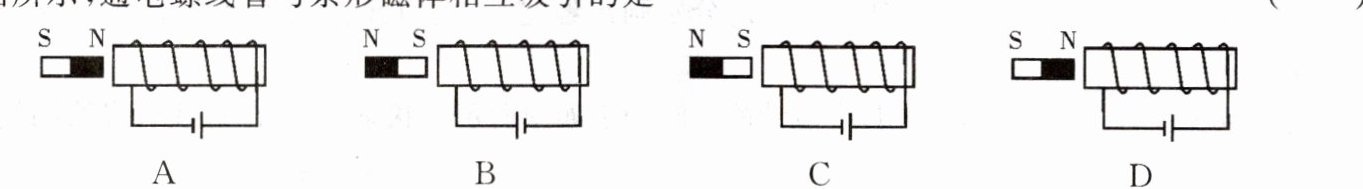

4. 如图所示，通电螺线管与条形磁体相互吸引的是 （ ）

答案： C

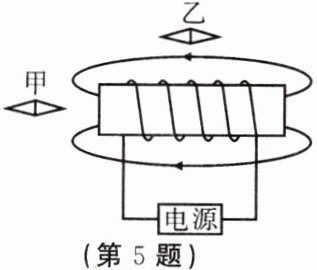

5. 如图所示，小磁针甲、乙均处于静止状态。根据标出的磁感线方向，可以判断 （ ）

（第5题）
A. 螺线管的左端为N极
B. 电源的左端为负极
C. 小磁针甲的右端为N极
D. 小磁针乙的右端为N极

答案： C

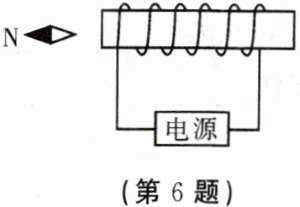

6. 奥斯特实验证明了____________，根据图中小磁针静止时的指向，可判断通电螺线管的左端是______极，电源的右端是______极。

（第6题）

答案： 通电导线周围存在磁场@@N@@负
