《2025年新课程新教材导航学九年级物理下册北师大版》

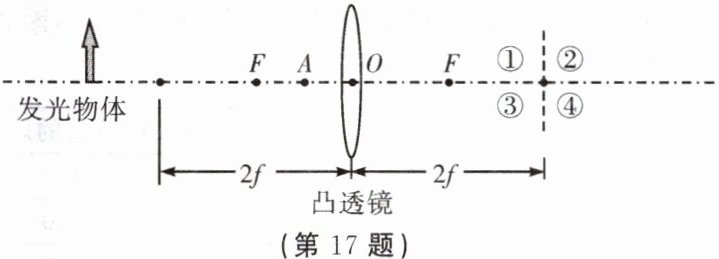

17.用焦点为F、焦距为f的凸透镜探究凸透镜成像规律。
(1)发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中________(填序号)区域，像的箭头方向是竖直向________的，像的大小比发光物体要________。
(2)将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。撤去光屏，从凸透镜右侧向凸透镜看去，观察到发光物体的像，此像到凸透镜的距离________(填“大于”、“等于”或“小于”)发光物体到凸透镜的距离。

答案： ③@@下@@小@@大于

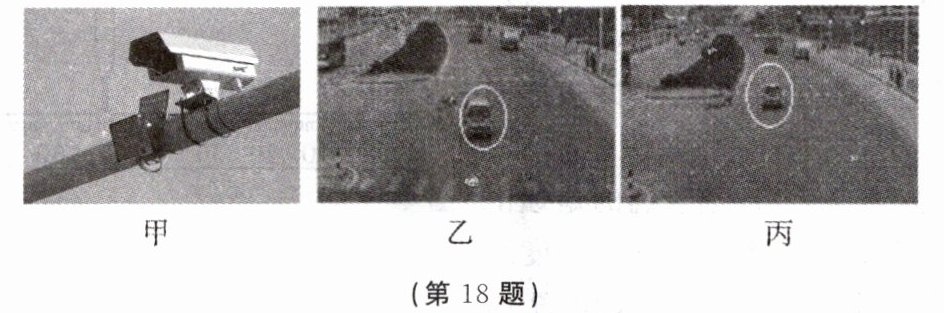

18.图甲所示的是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个________透镜，它的工作原理与________(填“照相机”、“投影仪”或“放大镜”)相似。图乙和图丙是一辆汽车经过路口时被先后拍下的两张照片，由图可以看出汽车是逐渐________(填“靠近”或“远离”)摄像头。

答案： 凸@@照相机@@远离

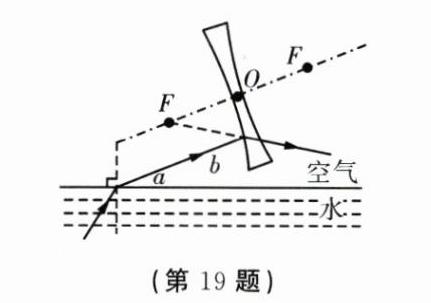

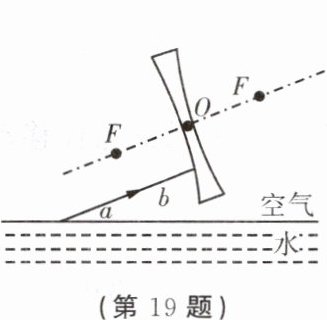

19.如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行。已知F为凹透镜的虚焦点，O为光心。请画出：
(1)折射光线ab在水中的入射光线。
(2)光线ab通过凹透镜后的折射光线。

答案：

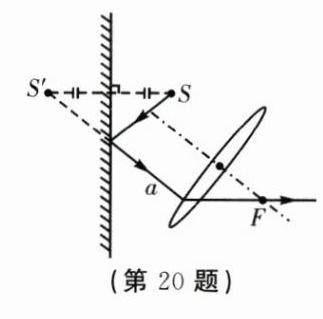

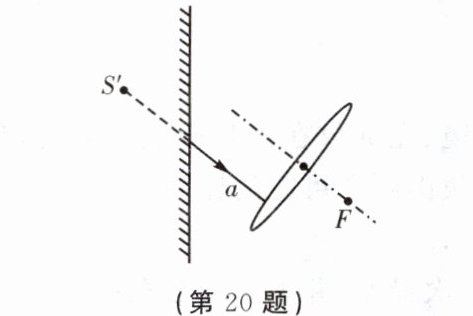

20.如图所示，S'是光源S在平面镜中的像。光线a是光源S发出的光经平面镜反射后，平行于凸透镜主光轴射向凸透镜的光线。请画出：
(1)光源S的位置。
(2)反射光线a对应的入射光线。
(3)光线a经凸透镜折射后的折射光线。

答案：

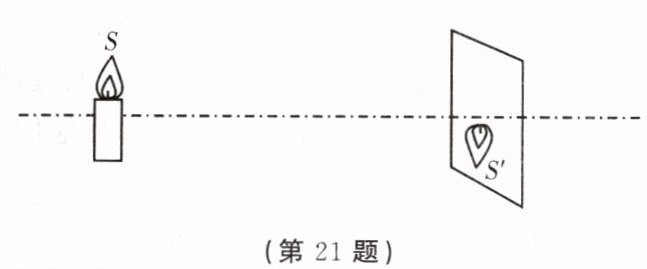

21.如图所示，S'为烛焰S经透镜在光屏上所成的像，请通过作图画出该透镜，标出该透镜的一个焦点F的位置并完成光路图。

答案：
