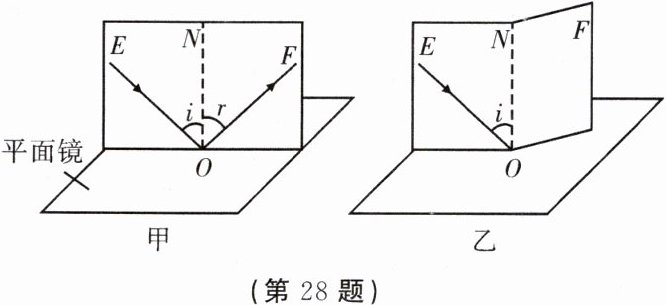

28.为了探究光反射时的规律，同学们进行了如图所示的实验。
(1)为了完成实验，需要的测量工具是________。
(2)把一个平面镜放在水平桌面上，再把一张纸板ENF________地立在平面镜上，纸板上的直线ON垂直于镜面。
(3)如图甲所示，使一束光贴着纸板射到O点，经平面镜反射后，沿另一方向射出。图中∠r是________(填“入射”或“反射”)角。
(4)当入射角增大时，反射光线________(填“靠近”或“远离”)平面镜。

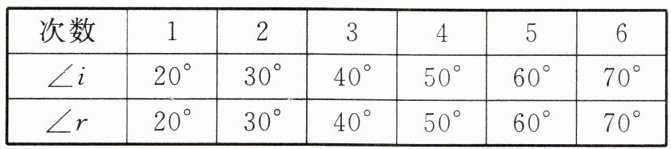

(5)下表是实验中记录的数据：

分析实验数据可知，反射角________入射角。
(6)如图乙所示，把纸板NOF向前或向后弯折，在纸板上都不能看到光线EO的反射光线，这说明反射光线、入射光线和法线____________。

答案： 量角器@@竖直@@反射@@靠近@@等于@@在同一平面内

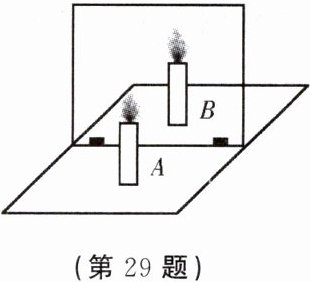

29.如图所示的是“探究平面镜成像特点”的实验装置。
(1)实验器材：带底座的玻璃板、白纸、笔、火柴、光屏各一，两支外形相同的蜡烛A和B，还缺少的器材是________，选用玻璃板代替平面镜，主要是为了便于确定像的________。
(2)在竖立的玻璃板前面点燃蜡烛A，拿未点燃的蜡烛B在玻璃板后面竖直地移动，人眼一直在玻璃板的________(填“前”或“后”)面观察，直至蜡烛B与蜡烛A的像完全重合，这种确定像与物大小关系的方法是____________(填“控制变量法”或“等效替代法”)。
(3)移去蜡烛B，在其原来的位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是________像。
(4)当蜡烛A向玻璃板靠近时，蜡烛A的像大小________(填“变大”、“不变”或“变小”)。

答案： 刻度尺@@位置@@前@@等效替代法@@虚@@不变

30.在“探究平面镜成像特点”的实验中，小雨他们小组用蜡烛、玻璃板、刻度尺等器材进行实验请回答下列问题：
(1)实验中用玻璃板代替平面镜的目的是______________________________。
(2)实验中对两支蜡烛的要求是______________________________。
(3)实验前，小雨他们猜测物体在平面镜中成的像是虚像，你能帮他们检验这个猜测是否正确吗？请写出你的方法。
(4)用刻度尺量出像和物体各自到玻璃板的距离，有什么关系？为了证明你的结论的正确性，你还应该对实验进行哪些改进？

答案： 便于观察和确定像的位置@@两支蜡烛应完全相同@@正确。在玻璃板后放一个光屏看能否成像，如果光屏接不到蜡烛所成的像，则平面镜成的是虚像；如果光屏能接到蜡烛所成的像，则平面镜成的是实像。@@像和物到镜面的距离相等。改变物的位置，多做几次实验。
