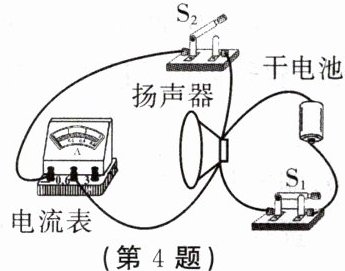

4. （多选）将扬声器、干电池和电流表等元件连成如图所示的电路。断开开关 S₂，反复快速闭合、断开开关 S₁，扬声器发出咔咔声；断开开关 S₁，闭合开关 S₂，反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。下列有关说法正确的是 （ ）

A. 扬声器发声的原理与发电机发电的原理相同
B. 扬声器发声时，将电能转化为机械能
C. 扬声器发电的原理与动圈式话筒的工作原理相同
D. 电流表指针左右摆动，是因为磁场方向发生变化

答案： BC

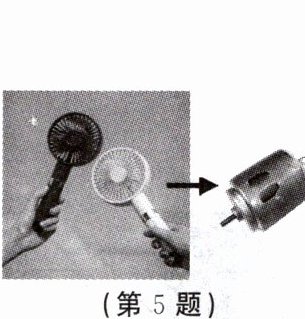

5. 如图所示的为小风扇里的小直流电动机。小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是 __________ ；小明将电源两极对调后接到电动机两端，看到电动机 __________ （填“原方向转动”、“不转动”或“反方向转动”）。

答案： 通电线圈在磁场中受力转动@@反方向转动

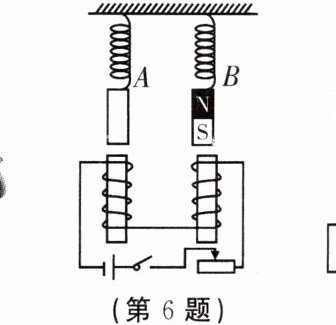

6. 如图所示，A、B 弹簧下方分别吊着软铁棒和条形磁体，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A 弹簧的长度将 __________ ，B 弹簧的长度将__________ 。（均填“伸长”、“缩短”或“不变”）

答案： 伸长@@缩短

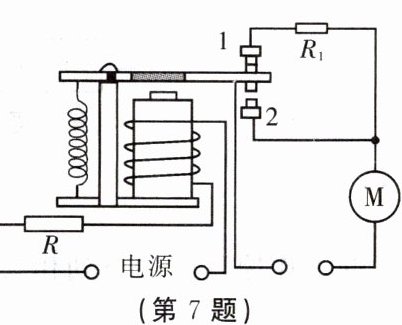

7. 小明去商场购物，走到电梯前发现电梯运行较慢，当他站在电梯上时电梯运行又快了起来。小明找到了控制电梯运行快慢的电路，如图所示（R 是一个力敏电阻），当人站在电梯上时，力敏电阻的阻值减小，通过电磁铁线圈的电流__________（填“增大”或“减小”），电磁铁的磁性增强吸引衔铁，触头与触点__________（填“1”或“2”）接触，电动机的转速变__________。

答案： 增大@@2@@快

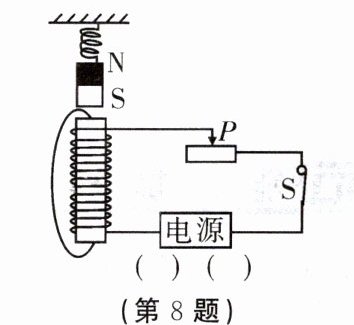

8. 如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关 S，条形磁体静止后，将滑片 P 向右移动时弹簧伸长。请用箭头标出磁感线的方向，并在括号内用“＋”“－”标出电源的正、负极。

答案：

9. 在“观察磁场对通电直导线的作用”活动中，小敏按照图示组装实验器材。
（1）为了完成该观察活动且实验效果明显，放在蹄形磁体磁场中的直导线 EF 应选择下列哪种金属棒（金属棒为实心且形状、体积相同，相同条件下对电流的阻碍作用的大小关系为 ρ铜＞ρ铁＝ρ钢＞ρ铝）？__________（填字母）。
A. 铁棒 B. 钢棒 C. 铜棒 D. 铝棒
（2）选择恰当直导线后，将滑动变阻器的滑片移动到适当位置。闭合开关，看到直导线 EF 向右运动，说明磁场对通电导体有力的作用， __________（填“发电机”、“电动机”或“电磁铁”）就是根据该原理制成的。
（3）将滑动变阻器的滑片向 __________ （填“左”或“右”）移动，发现直导线 EF 向右运动且摆起的幅度更大，这说明磁场对通电导体作用力的大小与__________有关。
（4）若要使直导线 EF 向左运动，可采取的方法是（写出一种）__________。
（5）若想用上述器材研究电磁感应现象，闭合开关前，应将电路中的电源换成 __________（填“小灯泡”、“电压表”或“灵敏电流表”），同时将滑动变阻器的滑片移到最__________ （填“左”或“右”）端。再闭合开关，让导线 EF 做切割磁感线运动，观察实验现象。

答案： D@@电动机@@右@@电流大小@@改变电流方向(或对调磁体的磁极)@@灵敏电流表@@右
