《2025年新课程新教材导航学九年级物理下册北师大版》

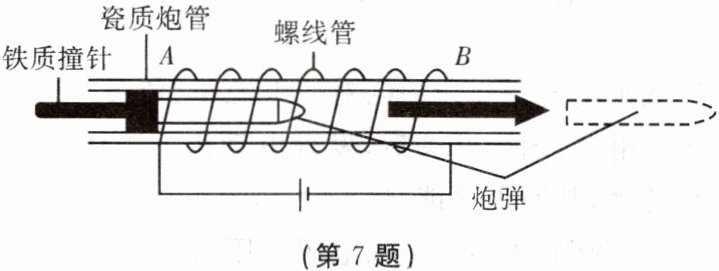

7. 电磁炮是一种新型武器，利用了通电导体在磁场中受力运动的原理。如图是它的原理图，其中 $B$ 端是通电螺线管的__________ 极，电磁炮发射过程中的能量转化与我们学过的 __________机相同。

答案： S(南)@@电动

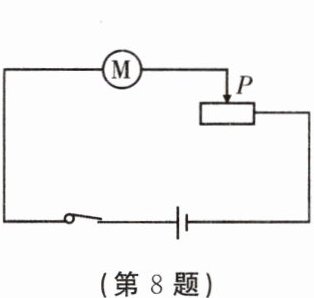

8. 如图所示的是安装直流电动机的电路图。由实验可观察到：电动机的转速跟 __________有关，当 $P$ 向右滑动时，电动机转速将__________（填“变大”或“变小”），若将电动机磁极对调的同时，将电池正、负极也对调，则电动机转动方向将 __________（填“改变”或“不改变”）。

答案： 电流大小@@变大@@不改变

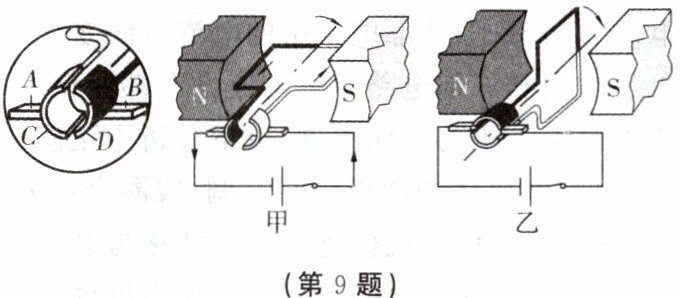

9. 如图是直流电动机的工作原理图，$C$、$D$ 部件我们称之为 __________*，它的作用是当线圈转动到平衡位置时，能自动改变__________，从而实现通电线圈在磁场中的连续转动。电动机工作时，是把电能转化为 __________

答案： 换向器@@线圈中的电流方向@@机械能

10. 在学完《电和磁》后，某物理兴趣小组对电流表和电压表的内部结构和工作原理展开了讨论，他们从“当有电流通过电压表或电流表时，指针会发生偏转”这一现象想到：电流表、电压表里面除了有线圈外，应该还有一个 __________*，他们猜想的依据是 __________。

答案： 磁体@@通电线圈在磁场中受力运动

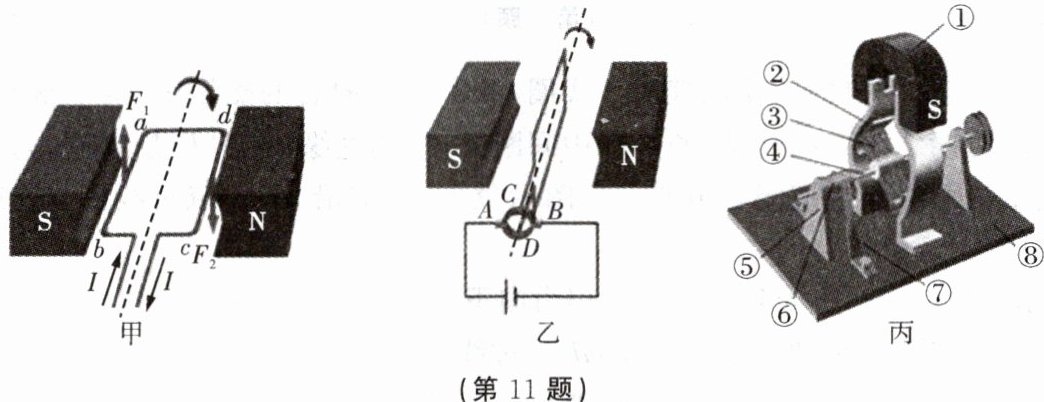

11. 研究电动机的工作过程。
（1）电动机的工作原理是磁场对  __________有力的作用。甲图中，线圈左右两边框 $ab$、$cd$ 的受力方向相反，其原因是 __________。线圈从图示位置再转动 __________ 度后线圈将恰好达到平衡位置，并最终停在该位置。
（2）乙图中的线圈可以持续转动，是因为它加装了 __________，该装置能在线圈__________平衡位置时，自动改变线圈中的电流方向。
（3）丙图所示的电动机模型中，调换器件__________（填图中的序号）的放置可方便改变电动机的转动方向。

答案： 电流(或通电线圈)@@电流方向相反@@90@@换向器@@刚转过@@①
