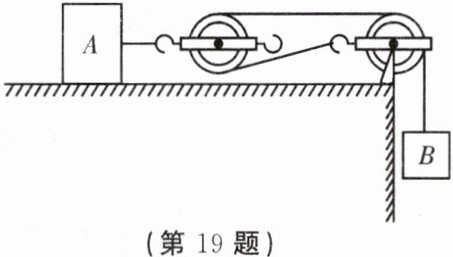

19.将物体$A$、$B$和滑轮组连成如图所示的装置，物体$B$恰好匀速下降，已知$A$重为 30 N，$B$重为 5 N，则$A$所受地面的摩擦力为________N；若对$A$施加一个水平向左的拉力$F$，刚好使$A$匀速向左运动，则拉力$F=$________N。（不计绳重、滑轮重及绳与滑轮间的摩擦）

答案： 10@@20

20.摩擦力有时对我们有害，因此人们想出了多种减小有害摩擦的方法，请你列举生活或生产中用两种不同方法减小摩擦力的例子。
（1）______________________________。
（2）______________________________。

答案： 工人师傅定时向机器轴承处加注润滑油@@在机器轴承处安装滚珠（其他答案合理即可）

三、作图题

答案：

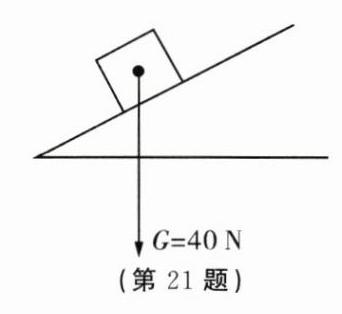

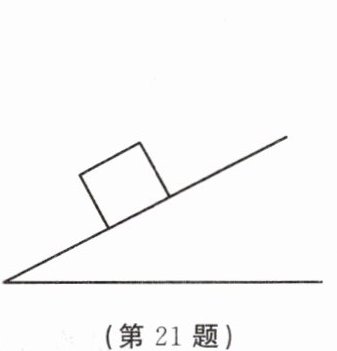

21.如图所示，重为 40 N 的物体在斜面上静止，画出它所受重力的示意图。

答案：
图中展示一个在斜面上的物体，物体所受重力 G = 40 N）

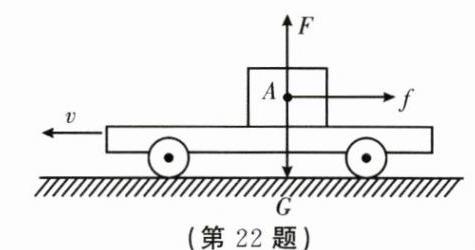

22.如图所示，木块$A$与平板小车一起在水平桌面上向左做匀速直线运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行，请画出木块滑行过程中的受力示意图。

答案：
图中展示一个在小车上的物体 A，小车向左运动，物体 A 受到重力 G、支持力 F、摩擦力 f 等力）

23.如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图。（图中白点表示重心）


答案：
，图中展示一个人拉着物体，物体受到拉力 F、重力 G、摩擦力 f 等力）

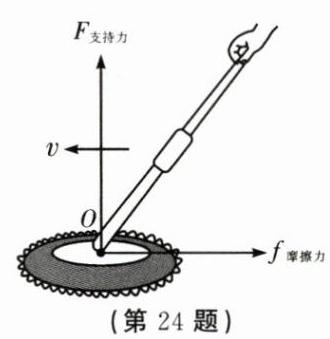

24.如图所示的是在水平地板上推动拖把向左移动的情景。请分析并画出地板对拖把头的作用力的示意图（$O$点为拖把头的重心）。

答案：
，图中展示一个物体在平面上运动，受到支持力 F 支持力、摩擦力 f 摩擦力等力）

四、实验题

答案：

25.小军和小红利用图甲所示的装置探究二力平衡条件。实验时，他们发现在左盘和右盘同时加入一个质量相等的砝码时，木块$A$处于静止状态。若改用一个质量较小的砝码，将其轻轻放在右盘，观察到木块$A$也处于静止状态。为了避免这种现象发生，小军用图乙所示的小车$B$替换木块$A$进行实验；小红用图丙所示的硬纸板$C$替换木块$A$进行实验。
（1）小军、小红分别用小车$B$和硬纸板$C$替换木块$A$进行实验的目的是____________________。
（2）小红在实验中应使用________（填“轻质”或“厚重”）的硬纸板。

答案： 减小摩擦力对实验的影响@@轻质
