《2025年新课程新教材导航学九年级物理下册北师大版》

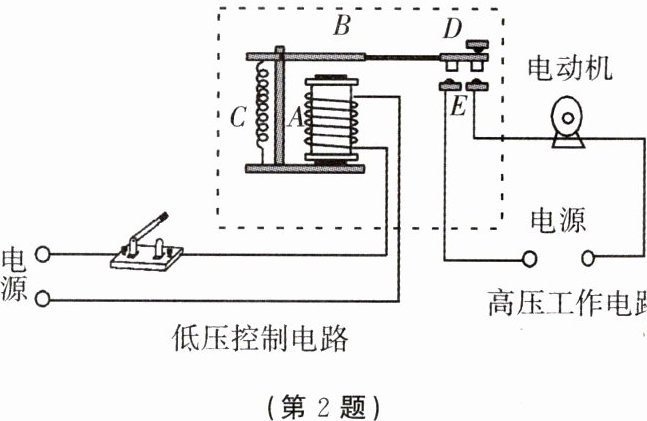

2.如图所示，虚线部分是电磁继电器的原理图。其中A是______，B是______，C是______，D和E是______。电磁铁通电时把衔铁吸过来，使高压工作电路______，电动机开始工作；电磁铁断电时，弹簧把衔铁拉起来，切断工作电源，电动机停止工作。

答案： 电磁铁@@衔铁@@弹簧@@触点@@接通

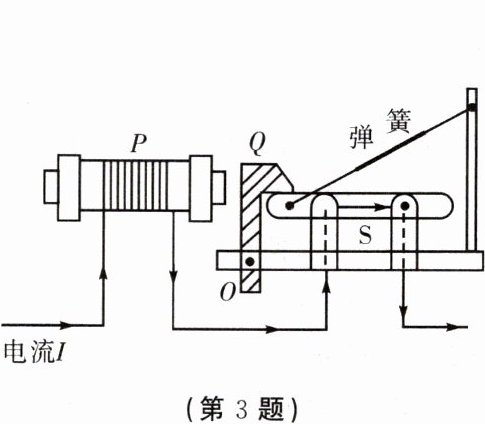

3.如图是由电磁铁P、衔铁Q等构成的空气自动开关的原理图，当电路______或使用的用电器总功率过大等原因导致电流过大时，电磁铁的磁性______（填“增强”、“减弱”或“不变”），吸引衔铁Q的力______（填“变大”、“变小”或“不变”），使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保护作用。

答案： 短路@@增强@@变大

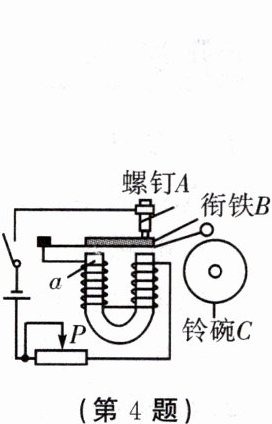

4.如图所示的是电铃的工作原理图，当闭合开关后，电磁铁产生磁性，a端为______极，电磁铁吸引______（填“螺钉A”或“衔铁B”），带动小球敲击铃碗C发声，但同时螺钉A和衔铁B又会分离，电路断开，电磁铁失去磁性，衔铁B复位又将电路接通，如此往复，电铃持续发声；若要使小球敲击铃碗C的声音响度更大些，可将滑动变阻器的滑片P向______（填“左”或“右”）滑动。

答案： N@@衔铁B@@左

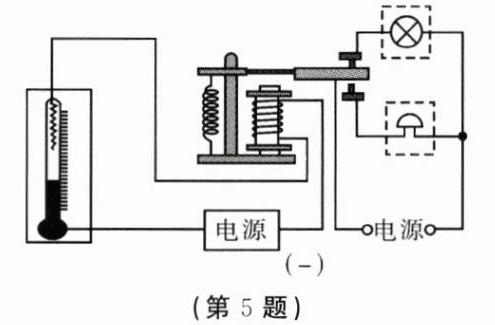

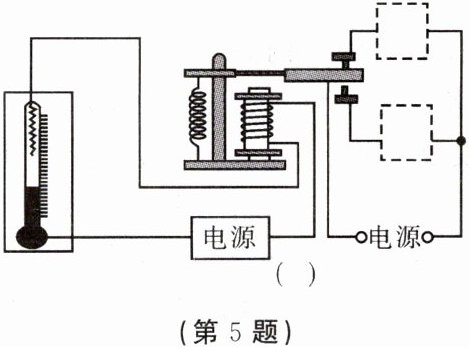

5.某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“＋”或“－”表示)，并在虚线框内填入电铃(⊕)和指示灯的电路元件符号。

答案：

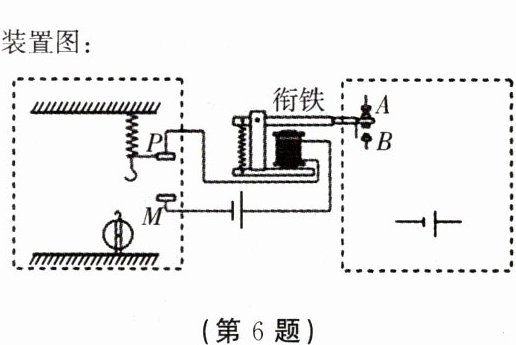

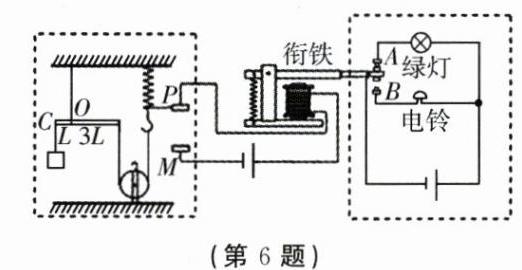

6.小雨想利用电磁继电器自制一种“超重报警器”。要求：当物重达到150 N时，电铃响，报警；反之，绿灯亮，显示正常。他找来以下器材：电磁继电器(部分电路已接好)，轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，轻质硬弹簧一根。弹簧的一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50 N。请利用上述器材帮小雨制作“超重报警器”，在虚线框中完成装置图，并简述工作过程。

答案：
