7. 在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的分布情况如图所示。图中A、B两点相比，______点磁场较强。实验中______（填“能”或“不能”）用铜屑代替铁屑显示磁场的分布。

答案： A@@不能

8. 丹麦物理学家奥斯特通过实验证实了电流周围存在磁场。某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向______（填“纸内”或“纸外”）；要使实验效果更加明显，应将通电导线沿______（填“东西”或“南北”）方向放置。

答案： 纸外@@南北

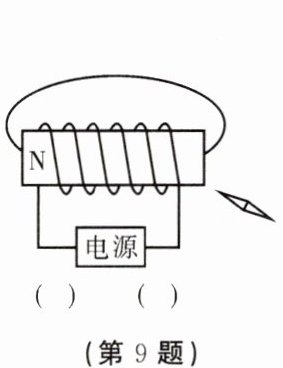

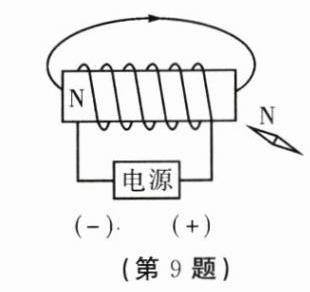

9. 如图所示，根据通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

答案：

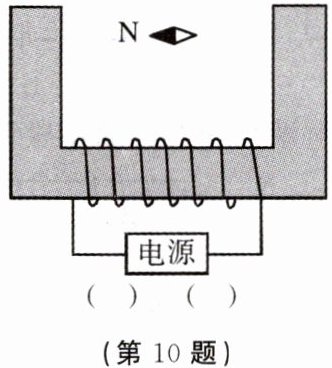

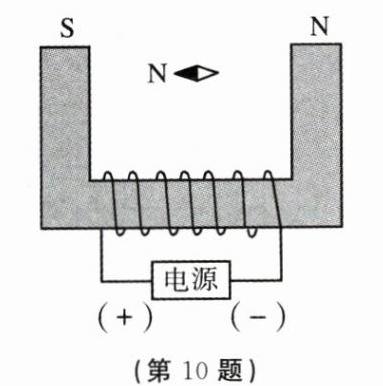

10. 如图所示，根据小磁针静止时的指向，标出电源的“＋”“－”极及通电螺线管的N、S极。

答案：

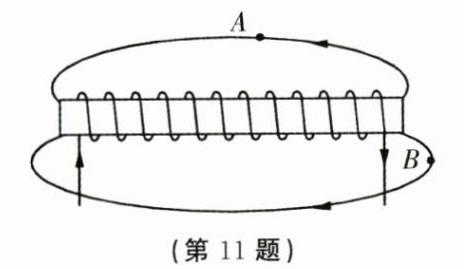

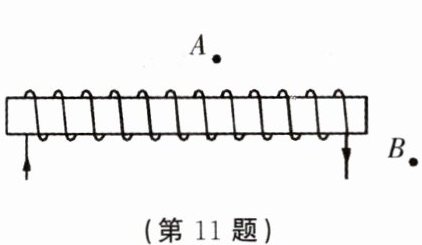

11. 有一通电螺线管，电流方向如图所示，请分别画出经过A点和B点的两条磁感线，并标出磁感线的方向。

答案：

12. 受通电螺线管产生磁场的作用，小磁针静止时处于如图所示的状态，请画出螺线管导线的绕法。

答案：

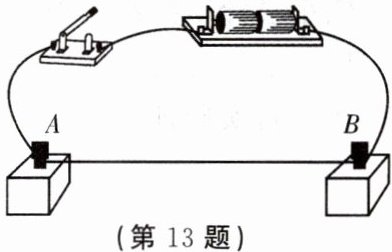

13. 在验证电流产生磁场的实验中，小东连接了如图所示的实验电路。他把小磁针（图中未画出）放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化。经检查，各元件完好，电路连接无故障。
（1）请你猜想小磁针指向不发生变化的原因：____________。
（2）写出检验你的猜想是否正确的方法：______________________________。

（第13题）

答案： 小磁针与直导线距离较远@@使小磁针尽量靠近直导线，待小磁针静止后，闭合开关，观察小磁针指向是否变化（其他答案合理即可）
