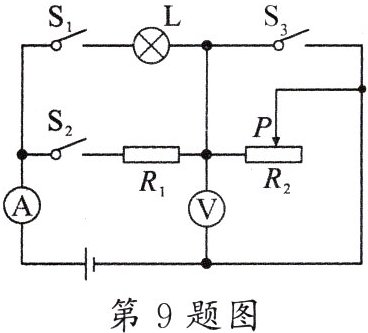

9.(2022·郑州月考)(多选)对如图所示的电路，下列说法中正确的是 （ ）

A.当开关 S₁闭合，S₂、S₃断开时，向右移动滑片，灯变暗，电压表示数变大
B.当开关 S₁闭合，S₂、S₃断开时，向右移动滑片，灯变暗，电流表示数变大
C.当开关 S₁、S₂、S₃均闭合时，向左移动滑片，灯变亮，电流表示数变大
D.当开关 S₁、S₂闭合，S₃断开时，向左移动滑片，灯变亮，电压表示数变小

答案： AD

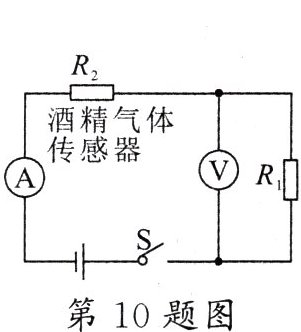

10.(2022·孝感)如图所示是酒精浓度检测仪的简化电路图。电源电压保持不变，R₁为定值电阻，R₂为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。闭合开关 S，酒后的驾驶员对着 R₂呼出气体，酒精气体浓度增大，则 （ ）

A.电路中总电阻增大
B.电流表 A 示数增大
C.电压表 V 示数减小
D.电路的总功率减小

答案： B

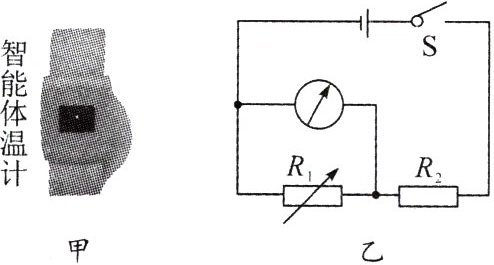

11.(2022·重庆)小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻 R₁的阻值随温度的升高而增大，定值电阻 R₂起保护电路的作用。下列分析正确的是 （ ）

A.该电路中的电表是电流表
B.温度变化时，R₂两端电压不变
C.温度升高时，电路中电流变大
D.温度降低时，电路的总功率变大

答案： D

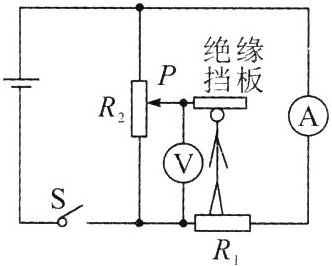

12.(2022·泸州)在泸州市第 37 届科技创新大赛上，某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，能自动显示其身高及体重，其原理图如图所示。已知电源电压恒定，R₁为压敏电阻，其阻值随压力增大而减小，R₂为粗细均匀的电阻丝，且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程，滑片 P 始终与电阻丝接触良好。下列说法中正确的是 （ ）

A.被测者身高越高，电压表的示数越小
B.被测者体重越重，电流表的示数越小
C.被测者身高越高，R₂消耗的电功率越大
D.被测者体重越重，R₁消耗的电功率越大

答案： D

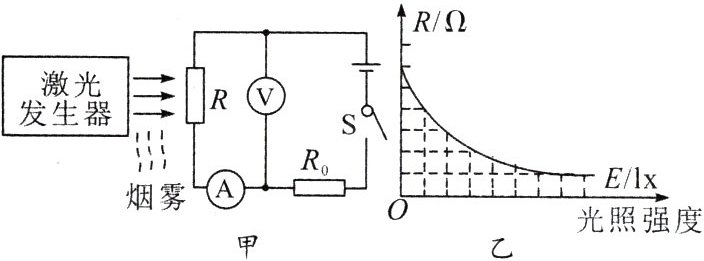

13.(2022·宁夏)如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R₀为定值电阻，R 为光敏电阻，R 的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是 （ ）

A.光敏电阻 R 的阻值减小
B.电流表的示数增大
C.电压表的示数增大
D.电路中消耗的总功率增大

答案： C
