《2025年原创新课堂九年级物理下册人教版》

10.（素养提升）智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是 （ ）
A. 降低了电池的输出电压
B. 减小了电池的输出电流
C. 减小了电子线路的电阻
D. 增大了电池的输出功率

答案： B

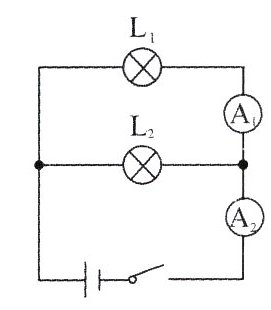

11.（原创题）如图所示，当开关闭合后，两电流表指针正常偏转且偏转角度相同，则$L_{1}$、$L_{2}$两灯消耗的电功率之比为 （ ）


A. $4:1$
B. $1:4$
C. $5:1$
D. $1:5$

答案： B

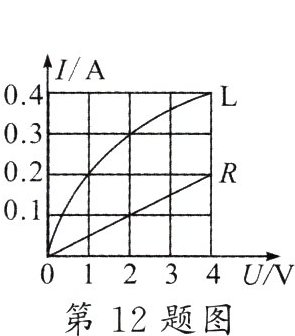

12.（2022·哈尔滨）如图所示，是小灯泡$L$和电阻$R$的电流与电压关系的图象。下列说法正确的是 （ ）


A. 电阻$R$的电阻值是$10\ \Omega$
B. 当通过$L$的电流是$0.2\ A$时，其消耗的电功率是$0.8\ W$
C. 仅把$L$、$R$并联在电压是$2\ V$的电路中，干路中的电流是$0.4\ A$
D. 仅把$L$、$R$串联在电路中，当电流是$0.2\ A$时，它们两端总电压是$4\ V$

答案： C

13. 如图所示的电路，闭合开关后，当滑片$P$向右移动时，下列说法正确的是 （ ）


A. 灯泡$L$变暗
B. 电压表示数变小
C. 电流表$A_{1}$示数变大
D. 整个电路消耗的总功率变小

答案： D

14. 某电吹风工作$6\ min$，能使如图所示的电能表的转盘转过$120$转，则该电吹风消耗的电能为______$kW\cdot h$，其电功率为________$W$，这些电能可供一只“$220\ V\ \ 10\ W$”的LED灯正常工作______$h$。

答案： 0.1@@1000@@10

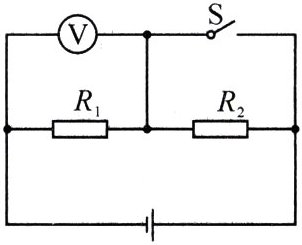

15. 如图所示电路，电源电压保持不变，电阻$R_{1}$与$R_{2}$的阻值之比为$2:3$。开关$S$断开时，$R_{1}$与$R_{2}$的电功率之比为________；开关$S$闭合前后，电压表两次的示数之比为________。

答案： 2∶3@@2∶5

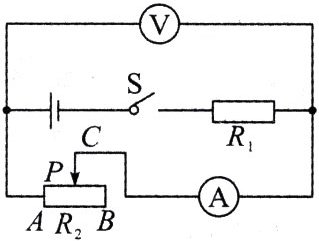

16.（2022·安徽模拟）如图所示的电路，电源电压不变，$R_{1}$为定值电阻，$R_{2}$为滑动变阻器，$A$、$B$为其两端点，闭合开关$S$，当滑片$P$移动至某一位置$C$时，电流表示数为$0.4\ A$，$R_{2}$的电功率为$3.2\ W$。当滑片$P$在某一端点时，电流表示数为$0.2\ A$，$R_{2}$的电功率为$2\ W$。求：
（1）电源电压$U$及$R_{1}$的阻值。
（2）当滑动变阻器接入电路的电阻$R_{2}=R_{1}$时，滑动变阻器的功率为多大？

答案： 解：（1）由图可知 R₁ 与 R₂ 串联，当滑片 P 移动至某一位置 C 时，此时 R₂ 两端的电压 U₂C = $\frac{P_{2C}}{I_{C}}$ = $\frac{3.2\ W}{0.4\ A}$ = 8 V，电源电压 U = I₁R₁ + U₂C = 0.4 A×R₁ + 8 V①，当滑片 P 在某一端点时，电流表示数由 0.4 A 变为 0.2 A，电流变小，所以滑动变阻器移到了最右端，此时 R₂ 两端的电压 U₂B = $\frac{P_{2B}}{I_{B}}$ = $\frac{2\ W}{0.2\ A}$ = 10 V，电源电压 U = I₈R₁ + U₂B = 0.2 A×R₁ + 10 V②，由①②解得：R₁ = 10 Ω，U = 12 V （2）当 R₂ = R₁ = 10 Ω 时，电路中的电流 I = $\frac{U}{R_{总}}$ = $\frac{U}{R_{1}+R_{2}}$ = $\frac{12\ V}{10\ Ω + 10\ Ω}$ = 0.6 A，则滑动变阻器的功率 P = I²R₂ = （0.6 A）²×10 Ω = 3.6 W
