《2025年原创新课堂九年级物理下册人教版》

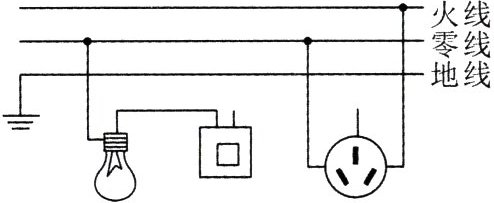

1.(2022·福建)用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。

答案：

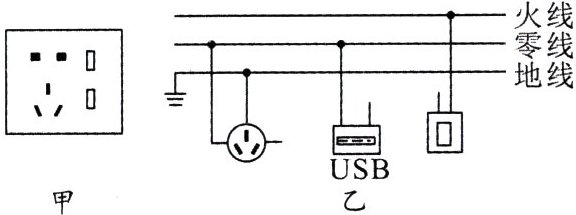

2.(2022·泉州月考)如图甲所示是一个带 USB 接口的三孔插座。请将它连入图乙的家庭电路中，要求：开关同时控制三孔插座和 USB 接口，且三孔插座和 USB 接口均可独立工作。

答案：

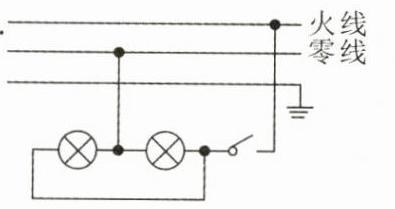

3.(2022·郑州模拟)在某些场所通常用两只灯串联照明，由一个开关控制，墙上还需要安装两个插座，请用笔画线代替导线将这些元件正确连入电路。

答案：

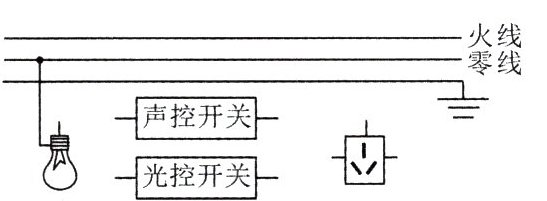

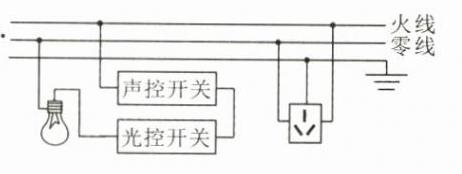

4.(2022·营口)有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。

答案：

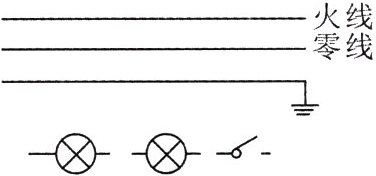

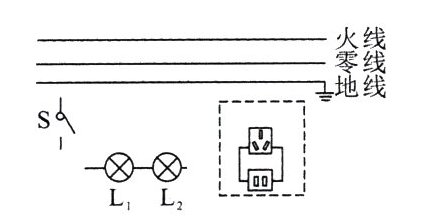

5.(2022·江门一模)请根据安全用电的原则完成如图所示的电路连接，要求开关控制两盏灯(两灯型号均为“220 V 20 W”)，且灯都能正常发光。

答案：

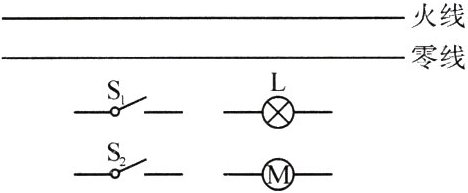

6.(2022·武威改编)投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡 L，再关闭风扇 M。请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关 S₁，灯泡熄灭，风扇继续转动，再断开开关 S₂，风扇才停止转动；若只闭合开关 S₁，灯泡不亮。

答案：

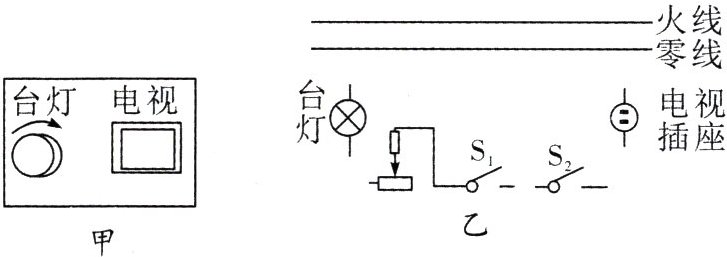

7.(2022·兰州)如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中 S₁ 为旋钮开关，单独控制台灯的通断和亮度，S₂ 为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。

答案：
