1. 灯泡$L$与定值电阻$R$的$I - U$图象如图所示。若将$L$与$R$串联在$8\ V$的电源上，下列说法正确的是 （ ）

A. 灯泡的电阻是$10\ \Omega$
B. 灯泡两端的电压是$8\ V$
C. 电路中的电流是$1.5\ A$
D. 电路消耗的总功率是$4\ W$

答案： D

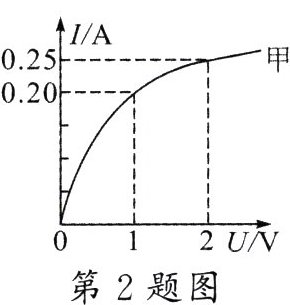

2. (2022·武汉)如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为$5\ \Omega$。下列说法错误的是 （ ）

A. 甲与乙串联在电源电压为$2\ V$的电路中，电路中的电流是$0.2\ A$
B. 甲与乙串联在电源电压为$1\ V$的电路中，甲的功率是$0.2\ W$
C. 甲与乙并联在电源电压为$2\ V$的电路中，干路中的电流是$0.65\ A$
D. 甲与乙并联在电源电压为$1\ V$的电路中，电路的总功率是$0.4\ W$

答案： B

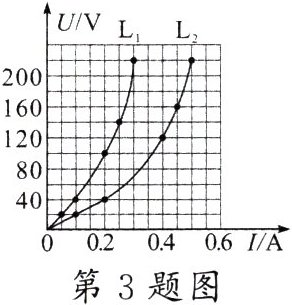

3. (2022·济宁)如图是额定电压均为$220\ V$的灯泡$L_1$和$L_2$的$U - I$图象。下列分析不正确的是 （ ）

A. 当$L_1$两端的电压为$100\ V$时，其实际功率为$20\ W$
B. 当通过$L_2$的电流为$0.45\ A$时，其$1\ min$消耗的电能为$4320\ J$
C. 将$L_1$、$L_2$串联，若$L_1$两端的电压为$40\ V$，则$L_2$的功率为$8\ W$
D. 将$L_1$、$L_2$并联，若通过$L_2$的电流为$0.5\ A$，则$L_1$的功率为$66\ W$

答案： C

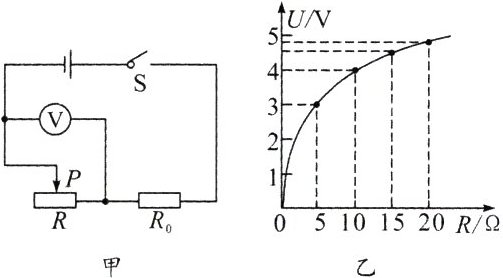

4. (2022·苏州)图甲所示的电路中，电源电压不变，$R_0$为定值电阻，$R$为滑动变阻器。闭合开关，滑片$P$移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是 （ ）

A. 电源电压为$5\ V$
B. $R$的最大阻值为$20\ \Omega$
C. $R = 10\ \Omega$时，其功率最大
D. $R = 15\ \Omega$时，电路消耗的功率为$1.8\ W$

答案： D

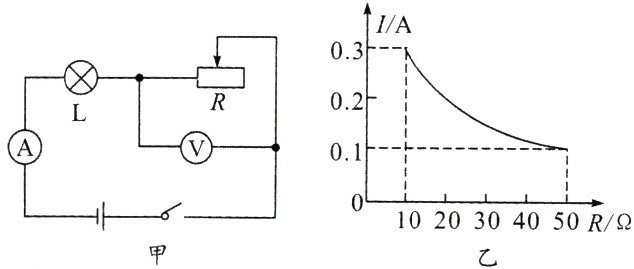

5. (2022·营口)(多选)如图甲所示的电路中，电源电压不变，小灯泡$L$的阻值不变，滑动变阻器$R$的规格是“$50\ \Omega\ \ 1\ A$”。闭合开关，在保证电路元件安全的前提下，最大范围内移动滑片，绘制通过变阻器的电流与变阻器阻值关系的图象如图乙所示。下列说法正确的是 （ ）

A. 电源电压为$5\ V$
B. 小灯泡的电阻为$10\ \Omega$
C. 小灯泡的额定功率为$0.9\ W$
D. 整个电路电功率最小时，$10\ s$内滑动变阻器消耗的电能为$5\ J$

答案： BCD
