《2025年原创新课堂九年级物理下册人教版》

1. 家庭电路
- （1）组成：家庭电路由两根______（火线和零线）、______、______、______（内有保险丝）、用电器、插座和导线等组成。
- （2）连接：①电能表和总开关都接在家庭电路的干路上。②所有家用电器都是______联的；开关与它控制的用电器______联，开关接在火线和用电器之间。③插座用来接可移动的用电器，并联在电路中。

答案： 进户线@@电能表@@总开关@@保险装置@@并@@串@@

2. 火线和零线：进户的两条输电线中，一条叫做端线，俗称______，另一条叫做零线。零线在入户前已经和______相连。火线与零线之间的电压是______V。

答案： 火线@@大地@@220

3. 试电笔
- （1）作用：辨别______和______。
- （2）原理：被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体，流到大地，与电源构成闭合电路，氖管就______（选填“会”或“不会”）发光。
- （3）使用方法：手指按住______或抵住笔尾金属体，用笔尖接触被测导线，观察氖管是否发光，注意手指不能接触笔尖金属体。

答案： 火线@@零线@@会@@笔卡

4. 三线插头和三孔插座
- （1）三线插头：一条接______（通常标有字母“L”），一条接______（通常标有字母“N”），一条接用电器的______（通常标有字母“E”）。
- （2）三孔插座：可归纳为“左零右火中接地”，接地孔是将用电器的______接地，一旦外壳带电，及时将电流导入大地，不会对人体造成危害。

答案：  火线@@零线@@金属外壳@@金属外壳

5. 漏电保护器：串联在电路中，当有人触电或发生漏电现象时，能迅速自动______电流，对人体起到保护作用。


答案： 切断

1. 下列关于家庭电路的组成顺序正确的是（ ）
A. 进户输电线、电能表、总开关、保险装置、用电器
B. 进户输电线、总开关、保险装置、电能表、用电器
C. 进户输电线、总开关、保险装置、用电器、电能表
D. 进户输电线、用电器、电能表、总开关、保险装置

答案： A

2. 家庭电路中安装______是为了测量和记录用户消耗的电能；安装______是为了电流过大时，切断电路，对用电器起到保护作用。

答案： 电能表@@保险装置

3. 教室的日光灯之间是______（选填“串联”或“并联”）的，日光灯正常工作的电压是______V；当家庭电路中电流超过一定限度时，______会自动熔断，保护电路。

答案： 并联@@220@@保险丝

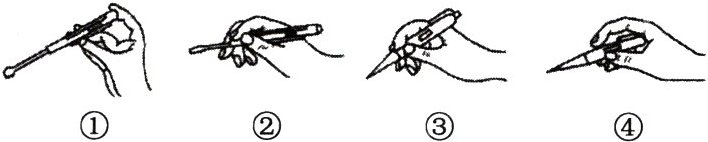

4. 用试电笔辨别火线与零线时，下列图中正确的操作方法是（ ）

A. ①②
B. ①③
C. ②④
D. ①④

答案： D

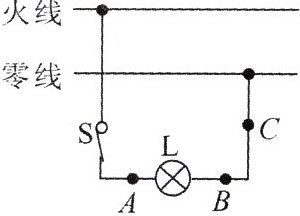

5. （2022·安徽模拟）如图所示，闭合开关后，灯泡L发光，正确使用试电笔接触A点，试电笔氖管______，接触B点，试电笔氖管______；若图中C处发生了断路，则用试电笔接触B点时，氖管______。（均选填“发光”或“不发光”）

答案： 发光@@不发光@@发光
