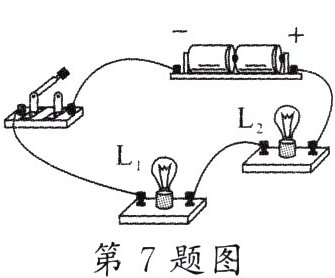

7. 如图所示是小柯连接的电路，开关闭合后，发现灯$L_{2}$比$L_{1}$亮，关于该电路分析正确的是 （ ）
A. 通过$L_{2}$的电流比$L_{1}$的电流大
B. $L_{2}$的电阻比$L_{1}$的电阻大
C. $L_{2}$两端电压比$L_{1}$两端电压小
D. $L_{2}$的实际功率比$L_{1}$的实际功率小
A. 通过$L_{2}$的电流比$L_{1}$的电流大
B. $L_{2}$的电阻比$L_{1}$的电阻大
C. $L_{2}$两端电压比$L_{1}$两端电压小
D. $L_{2}$的实际功率比$L_{1}$的实际功率小
答案：
B
8. (2022·烟台月考)标有“6 V 1.5 W”字样的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在 12 V 的电源两端，灯泡的电阻及实际功率约为 （ ）
A. 24 Ω 0.67 W
B. 20 Ω 0.8 W
C. 24 Ω 0.96 W
D. 20 Ω 0.67 W
A. 24 Ω 0.67 W
B. 20 Ω 0.8 W
C. 24 Ω 0.96 W
D. 20 Ω 0.67 W
答案：
B

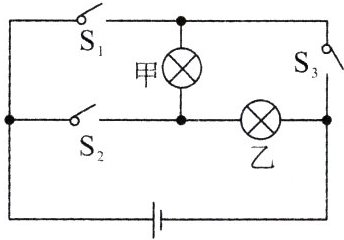

9. (2022·天津)(多选)如图所示电路，甲、乙两灯分别标有“6 V 6 W”和“6 V 3 W”字样，电源电压恒为 6 V。不考虑温度对灯丝电阻的影响，下列说法正确的是 （ ）
A. 只闭合$S_{1}$时，甲、乙两灯的实际功率之比为 2:1
B. 只闭合$S_{2}$、$S_{3}$时，甲、乙两灯的实际功率之比为 2:1
C. 只闭合$S_{1}$、$S_{2}$时，电路的总功率为 6 W
D. 只闭合$S_{1}$、$S_{2}$时，电路的总功率为 3 W
A. 只闭合$S_{1}$时，甲、乙两灯的实际功率之比为 2:1
B. 只闭合$S_{2}$、$S_{3}$时，甲、乙两灯的实际功率之比为 2:1
C. 只闭合$S_{1}$、$S_{2}$时，电路的总功率为 6 W
D. 只闭合$S_{1}$、$S_{2}$时，电路的总功率为 3 W
答案：
BD
10. (2022·兰州月考)某电能表的表盘上标有“1600 imp/(kW·h)”的字样，将铭牌上标有“220 V 1210 W”字样的电热水器接在家庭电路中，只让它单独工作 6 min，这段时间内电能表的指示灯闪烁了 160 次，则该电热水器在上述时间内实际消耗的电能为______kW·h，实际功率为______W，该电路的实际电压为______V。
答案：
0.1@@1000@@200
11. 灯泡$L_{1}$和$L_{2}$分别标有“220 V 25 W”和“220 V 100 W”字样，若将它们串联接入照明电路中，$L_{1}$和$L_{2}$的实际功率之比$P_{1}:P_{2}=$______。并联接在同一电路中时灯______更亮。（灯丝电阻不变）
答案：
4∶1@@$L_{2}$
12. (原创题)灯$L_{1}$标有“12 V 12 W”的字样，灯$L_{2}$标有“6 V 3 W”的字样（灯丝电阻不变），为保证灯泡安全，若将两灯串联，它们两端允许的最大电压为______V，此时电路的最大功率为______W；若将两灯并联，则干路中的电流最大为______A，此时灯$L_{1}$的电功率为______W。
答案：
12@@6@@1@@3

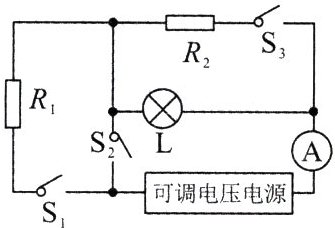

13. (2022·常德)如图所示，电路中使用的是可调电压电源，电阻$R_{1}=3\Omega$，$R_{2}=6\Omega$，小灯泡 L 标有“12 V 18 W”的字样（不考虑温度对小灯泡电阻的影响）。
(1) 开关$S_{1}$、$S_{2}$、$S_{3}$闭合，调节电源电压为 6 V 时，求电流表 A 的示数。
(2) 开关$S_{1}$、$S_{2}$闭合，$S_{3}$断开，调节电源电压为 10 V 时，求小灯泡 L 的实际发光功率。
(3) 开关$S_{1}$闭合，$S_{2}$、$S_{3}$断开，调节电源电压使小灯泡 L 正常发光时，求电路消耗的总功率。
(1) 开关$S_{1}$、$S_{2}$、$S_{3}$闭合，调节电源电压为 6 V 时，求电流表 A 的示数。
(2) 开关$S_{1}$、$S_{2}$闭合，$S_{3}$断开，调节电源电压为 10 V 时，求小灯泡 L 的实际发光功率。
(3) 开关$S_{1}$闭合，$S_{2}$、$S_{3}$断开，调节电源电压使小灯泡 L 正常发光时，求电路消耗的总功率。
答案：
解：
(1) 开关$S_{1}$、$S_{2}$、$S_{3}$闭合，$R_{2}$和L并联，$R_{1}$被短路，电流表A测干路电流。小灯泡L的电阻$R_{L}=\frac{U_{L}^{2}}{P_{L}}=\frac{(12\ V)^{2}}{18\ W}=8\ \Omega$；开关$S_{1}$、$S_{2}$、$S_{3}$闭合，通过小灯泡的电流$I_{灯}=\frac{U}{R_{L}}=\frac{6\ V}{8\ \Omega}=0.75\ A$；通过$R_{2}$的电流$I_{2}=\frac{U}{R_{2}}=\frac{6\ V}{6\ \Omega}=1\ A$；电流表A的示数$I = I_{灯}+I_{2}=0.75\ A + 1\ A = 1.75\ A$
(2) 开关$S_{1}$、$S_{2}$闭合，$S_{3}$断开，小灯泡L接入电路，$R_{1}$被短路，$R_{2}$被断路；小灯泡L的实际发光功率$P=\frac{U'^{2}}{R_{L}}=\frac{(10\ V)^{2}}{8\ \Omega}=12.5\ W$
(3) 开关$S_{1}$闭合，$S_{2}$、$S_{3}$断开，$R_{1}$和L串联，$R_{2}$被断路；小灯泡正常发光，小灯泡的电流$I_{L}=\frac{P_{L}}{U_{L}}=\frac{18\ W}{12\ V}=1.5\ A$；电路消耗的总功率$P_{总}=I_{L}^{2}(R_{1}+R_{L})=(1.5\ A)^{2}\times(3\ \Omega + 8\ \Omega)=24.75\ W$
(1) 开关$S_{1}$、$S_{2}$、$S_{3}$闭合，$R_{2}$和L并联，$R_{1}$被短路，电流表A测干路电流。小灯泡L的电阻$R_{L}=\frac{U_{L}^{2}}{P_{L}}=\frac{(12\ V)^{2}}{18\ W}=8\ \Omega$；开关$S_{1}$、$S_{2}$、$S_{3}$闭合，通过小灯泡的电流$I_{灯}=\frac{U}{R_{L}}=\frac{6\ V}{8\ \Omega}=0.75\ A$；通过$R_{2}$的电流$I_{2}=\frac{U}{R_{2}}=\frac{6\ V}{6\ \Omega}=1\ A$；电流表A的示数$I = I_{灯}+I_{2}=0.75\ A + 1\ A = 1.75\ A$
(2) 开关$S_{1}$、$S_{2}$闭合，$S_{3}$断开，小灯泡L接入电路，$R_{1}$被短路，$R_{2}$被断路；小灯泡L的实际发光功率$P=\frac{U'^{2}}{R_{L}}=\frac{(10\ V)^{2}}{8\ \Omega}=12.5\ W$
(3) 开关$S_{1}$闭合，$S_{2}$、$S_{3}$断开，$R_{1}$和L串联，$R_{2}$被断路；小灯泡正常发光，小灯泡的电流$I_{L}=\frac{P_{L}}{U_{L}}=\frac{18\ W}{12\ V}=1.5\ A$；电路消耗的总功率$P_{总}=I_{L}^{2}(R_{1}+R_{L})=(1.5\ A)^{2}\times(3\ \Omega + 8\ \Omega)=24.75\ W$
