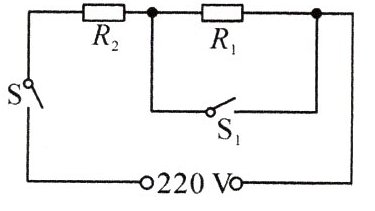

7.(多选)如图是一个电加热器的工作原理图,其中R₁和R₂是阻值不变的发热电阻,下表是它的部分参数。当电加热器正常工作时,下列说法正确的是 （ ）
|额定电压|220 V|
|----|----|
|额定加热功率|990 W|
|额定保温功率|110 W|

A.只闭合开关S,加热器的功率为990 W
B.开关S闭合,S₁由断开到闭合,电路中电流变大,R₂的功率变大
C.加热器在保温状态下工作5 min,产生3.3×10⁴J的热量
D.电阻R₁与R₂的阻值之比为1∶8

答案： BC

8.(多选)在如图所示的电路中,电源电压为4 V,电流表的量程为0～0.6 A,电压表的量程为0～3 V,小灯泡标有“2 V 1 W”字样(灯丝的电阻不变),滑动变阻器上标有“20 Ω 1 A”字样。闭合开关,在保证电路各元件安全的情况下,下列说法正确的是 （ ）
A.小灯泡的最小功率为0.36 W
B.电压表的示数范围是1 V～3 V
C.滑动变阻器接入电路中的阻值范围是4 Ω～12 Ω
D.电路总功率变化范围是1 W～2 W

答案： CD


9.有一块手机用的锂电池,上面标明电压为3.7 V,容量为1800 mA·h,它充满电后,大约储存了________J的电能。

答案： 23976

10.在安全工作条件下,将标有“2.5 V 0.3 A”的小灯泡L₁和标有“3.0 V 0.3 A”的小灯泡L₂串联在电路中工作,通过两灯的电流之比为________;若将L₁和L₂并联在另一电源下工作,则L₁和L₂能消耗的总功率最大值为________W。(设灯丝电阻不变)

答案： 1 : 1@@1.375

11.小明在网上看到一个户外爱好者的取火“神器”,如图所示,将包口香糖的锡纸剥下来,剪成中间窄、两端宽的形状,将锡纸两端搭在电池的正、负极上,由于电源短路,电流较______,又由于电流具有______效应,过一会儿,锡纸中间部分燃烧起来。请你解释锡纸从中间狭窄的地方开始燃烧的原因:______________________________。



答案： 大@@热@@锡纸中间狭窄的地方电阻大，产生的热量多

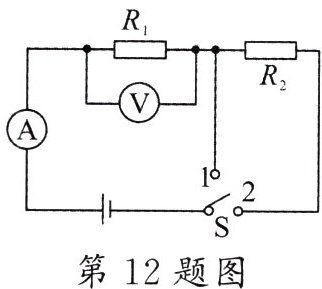

12.(2022·广安)如图所示,电源电压6 V不变,电阻R₁=10 Ω,R₂=20 Ω,当开关S接2时,电压表示数为______V;当开关S接1时,通过R₁的电流10 s内所做的功为______J。

答案： 2@@36

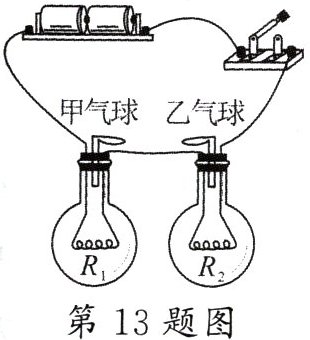

13.(2022·营口改编)如图是研究“相同时间内导体产生的热量与__________的关系”的装置。电源电压为3 V,电阻丝R₁=10 Ω,R₂=20 Ω,两气球相同。闭合开关后,密闭烧瓶内的空气被加热,他观察到______气球先鼓起来。通电1 min,R₂产生的热量为______J。

答案： 电阻@@乙@@12

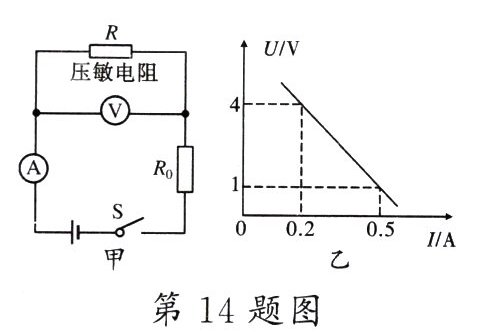

14.如图甲所示,R是压敏电阻,其阻值随压力的变化而改变,R₀为定值电阻,闭合开关S,改变R上压力大小。两电表示数之间的关系图象如图乙所示,则电源电压U=______V,R₀=______Ω;当R₀消耗的电功率为0.4 W时,R消耗的电功率P=______W。

答案： 6@@10@@0.8

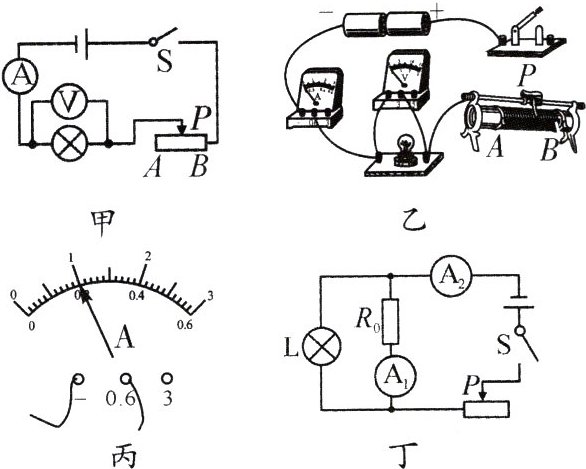

15.在“测量小灯泡的电功率”实验中,小丹设计了如图甲所示的电路图,已知小灯泡的额定电压为2.5 V,滑动变阻器的规格为“20 Ω 1 A”,电源是由两节新干电池串联组成。

(1)用笔画线代替导线,帮助小丹按图甲所示电路图将图乙所示实物电路连接完整。(要求导线不交叉)
(2)闭合开关前,应将滑动变阻器滑片置于______(选填“A”或“B”)端。
(3)连接好电路后,闭合开关,发现小灯泡不发光,电流表有示数,电压表无示数,则电路故障可能是______________。
(4)排除故障后,缓慢移动滑动变阻器的滑片,使电压表的示数为2.5 V,电流表示数如图丙所示,则小灯泡的额定功率为______W,此时灯丝的电阻为______Ω。
(5)小丹经过思考,发现用两只电流表和一个阻值为R₀的定值电阻也可以测出小灯泡的额定功率。她设计的电路如图丁所示,具体操作是:闭合开关S,调节滑动变阻器使电流表A₁的示数为__________时,小灯泡正常发光,此时电流表A₂的示数为I₂。则小灯泡额定功率的表达式为Pₙ=____________。(用I₂、R₀表示)

答案： A@@小灯泡短路@@0.5@@12.5@@$\frac{2.5\ V}{R_{0}}$@@$2.5\ V\times(I_{2}-\frac{2.5\ V}{R_{0}})$
