《2025年原创新课堂九年级物理下册人教版》

6. 某同学家中所装的保险丝的额定电流为 10 A，他家中有 150 W 的电视机一台，100 W 的计算机一台，150 W 的电冰箱一台，40 W 的日光灯 4 盏，1600 W 的电磁炉一个，这些用电器 ** **（选填“能”或“不能”）同时使用。

答案： 能

7.（原创题）家庭电路中为了用电安全，洗衣机应选用 ** ** 孔插座，当家中同时使用的用电器的总功率过大时，家庭电路中的 ** **（选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。

答案： 三@@空气开关

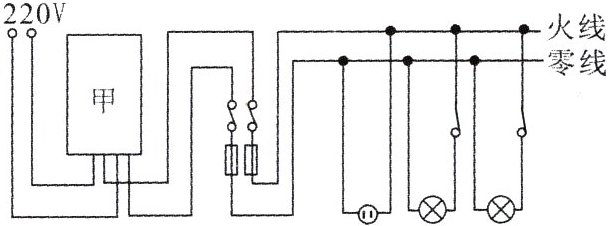

8. 如图所示家庭电路，两个灯泡均标有“220 V 100 W”。下面说法中不正确的是 （ ）

A. 图中甲的位置应安装电能表
B. 电灯与插座之间是并联的
C. 电灯与开关的连接方式符合安全用电原则
D. 保险丝熔断后在短时间内可以用铜丝代替

答案： D

9. 在下述情况中可能引起家庭电路中空气开关跳闸的是 （ ）
①电路中增加大功率的用电器；②插座中的两个线头相碰；③开关中的两个线头相碰；④户外输电线绝缘皮破损
A. ①和②
B. ②和③
C. ①和③
D. ②和④

答案： A

10. 某同学家的电灯均正常工作，当他把“220 V 16 W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是 （ ）
A. 插座处短路
B. 台灯灯头内短路
C. 灯丝断路
D. 台灯灯头内断路

答案： B

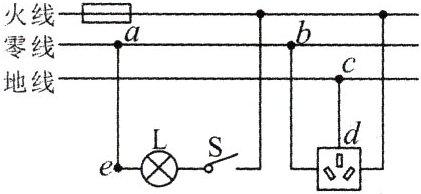

11. 如图所示是小轩家的部分电路，下列说法不正确的是 （ ）

A. 若保险丝熔断了，则可能是短路引起的
B. 三孔插座的连接方式符合安全用电原则
C. 若导线 $cd$ 间断路，仍然可以安全使用三孔插座
D. 若仅 $ab$ 间断路，闭合开关，灯泡 $L$ 仍能正常工作

答案： C

12. 在家庭电路中，各用电器之间是 ** **（选填“串联”或“并联”）连接的。星期天，小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 ** **，也可能是家庭电路中用电器总功率 ** **。

答案： 并联@@短路@@过大

13. 夏天，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，调查发现起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：
（1）“超负荷”是指电路中的 ** **（选填“电流”或“电阻”）过大，此时漏电保护器 ** **（选填“能”或“不能”）自动切断电路。
（2）使火灾发生的理论依据是 ** **。
（3）请你提出一条预防这种火灾发生的措施： ** **。

答案： 电流@@不能@@电流越大，根据焦耳定律$Q = I^{2}Rt$可知产生的热量就越多@@大功率的用电器错开时间使用
