《2025年原创新课堂九年级物理下册人教版》

3.(2022·成都)小玥在妈妈指导下用电熨斗熨烫衣服，她首先阅读说明书，知道电熨斗有“低温”“高温”两个挡位，其简化电路如图所示，$R_{1}$、$R_{2}$是电热丝，$R_{1}=48.4 \Omega$，$R_{2}=96.8 \Omega$，S 为旋转式开关。当她旋转触片接触触点 1 和 2 时，电熨斗为_______挡位，该挡位通电 1 min，电流产生的热量为_________J。

答案： 低温@@30000

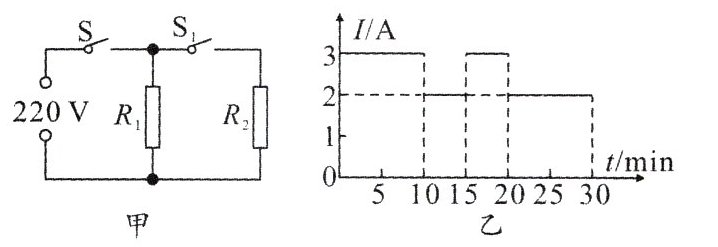

4.(2022·南充改编)新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。$R_{1}$和$R_{2}$均为电热丝，S、$S_{1}$都闭合时为加热烧煮状态，S 闭合、$S_{1}$断开时为保温焖饭状态。煮饭时，把电饭锅接入 220 V 电路中，在电饭锅工作的 30 min 内，电路中总电流随时间变化的图象如图乙所示。求：

(1)S 和$S_{1}$都闭合时电饭锅的电功率。
(2)电热丝$R_{2}$的阻值。
(3)这 30 min 内电饭锅产生的热量。

答案：
解：
(1)S和$S_1$都闭合时，电

10$^{5}$

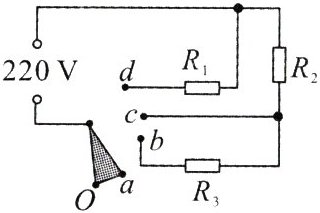

5.(2022·广元)如图为某品牌多功能电饭煲的简化电路原理图，电饭煲的额定电压是 220 V，$R_{2}=88 \Omega$，$R_{3}=176 \Omega$，旋转开关置于 O 和 a 时为关闭状态，分别置于 a 和 b、b 和 c、c 和 d，能实现低、中、高三个加热挡位的转换。低温挡的电功率与高温挡电功率之比为 1∶6，不计温度对电阻的影响。
(1)开关置于________时，电饭煲处于中温挡。
(2)求电饭煲处于中温挡时，在额定电压下持续工作 12 min 消耗的电能是多少?
(3)求电阻$R_{1}$的阻值。

答案：
b和c
电饭煲处于中温档
