《2025年原创新课堂九年级物理下册人教版》

1.将分别标有“12 V 12 W”和“12 V 6 W”字样的灯$L_1$和$L_2$(假设灯丝电阻不变)串联在电路中，两灯都发光，则下列说法中正确的是 ( )
A.通过灯$L_1$和$L_2$的电流之比为$2:1$
B.灯$L_1$和$L_2$的电阻之比为$2:1$
C.灯$L_2$和$L_1$的实际电压之比为$2:1$
D.灯$L_1$和$L_2$的实际功率之比为$2:1$

答案： C

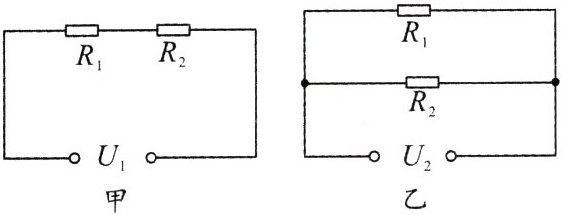

2.(2022·仙桃)如图所示，将定值电阻$R_1$、$R_2$按甲、乙两图接在电压不同的电路中，已知两图中$R_1$两端的电压相等，乙图中流过$R_1$、$R_2$的电流之比为$2:1$。下列说法中正确的是 ( )

A.两电阻的阻值之比为$R_1:R_2=2:1$
B.两图中电源的电压之比为$U_1:U_2=3:2$
C.两图中流过$R_2$的电流之比为$I_{2甲}:I_{2乙}=3:2$
D.两图电路消耗的总功率之比为$P_{甲}:P_{乙}=2:1$

答案： D

3.(2022·襄阳模拟)如图所示，只闭合开关S时，灯$L_1$的功率为9 W；断开开关S，闭合$S_1$、$S_2$时，灯$L_1$的功率为16 W。电源电压不变，且灯丝电阻不受温度的影响，则$L_1$、$L_2$两灯灯丝电阻之比是 ( )

A.1:3
B.4:3
C.3:1
D.3:4

答案： C

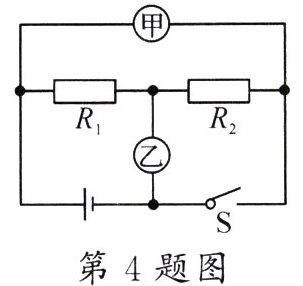

4.(多选)如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比$U_{甲}:U_{乙}=5:3$，当S断开，若甲、乙两表都为电流表时 ( )

A.甲、乙两表示数之比为$2:5$
B.甲、乙两表示数之比为$3:5$
C.$R_1$与$R_2$消耗的功率之比为$2:3$
D.$R_1$与$R_2$消耗的功率之比为$3:2$

答案： AD

5.如图所示的电路中，电源电压不变，开关S闭合，滑片P移动到b点时，$R_1$消耗的功率为$P_1$；滑片P移到中点时，$R_1$消耗的功率为$P_1'$，$P_1:P_1'=2:9$，滑片P在b点和中点时，$R_2$消耗的功率之比为 ( )

A.1:2
B.2:5
C.2:9
D.4:9

答案： D

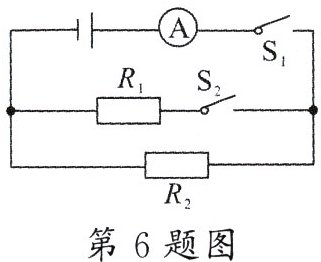

6.如图所示，电源电压保持不变，只闭合$S_1$，电流表示数为0.2 A，再闭合$S_2$，电流表的示数变化了0.3 A，则$S_1$、$S_2$都闭合后，$R_1$、$R_2$的阻值之比是______，在相同时间内$R_1$、$R_2$消耗的电能之比是______，电功率之比是______。

答案： 2∶3@@3∶2@@3∶2
