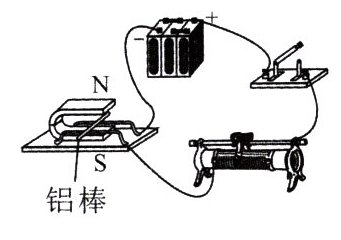

9.(2022·无锡)如图所示的实验中,闭合开关,观察到铝棒向左运动,实验现象说明磁场对__________有力的作用,利用这一原理可以制成________机;断开开关,对调电源正、负极,重新接入电路,再次闭合开关,观察到铝棒向_____运动。

答案： 通电导体@@电动@@右

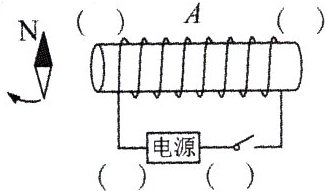

10.如图所示,开关闭合后,位于螺线管左侧的小磁针顺时针旋转 90°,请在图中括号内分别标出螺线管 A 的 N、S 极和电源的+、-极。

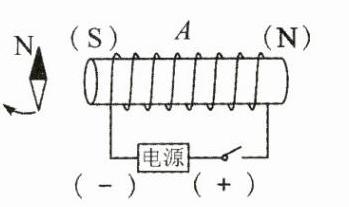

答案：

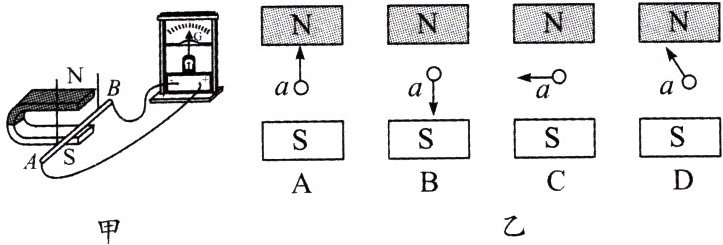

11.(2022·武汉)某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线,导线两端跟电流表连接组成闭合回路。

(1)让导线 AB 在磁场中静止,观察到电流表指针__________;让导线 AB 在磁场中静止,换用磁性更强的蹄形磁体,观察到电流表指针__________;保持蹄形磁体静止,让导线 AB 从图中所示位置水平向右运动,观察到电流表指针________。(均选填“偏转”或“不偏转”)
(2)图乙中的 a 表示垂直于纸面的一根导线,它是闭合电路的一部分。它在磁场中按箭头方向运动时,会产生感应电流的是_____ (填序号)。

答案： 不偏转@@不偏转@@偏转@@CD

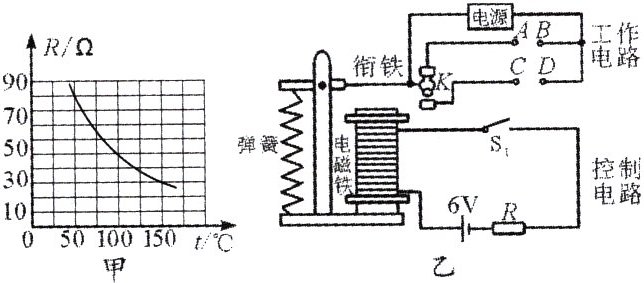

12.图甲为热敏电阻的 R-t 图象,图乙为用此热敏电阻 R 和继电器组成的恒温箱的简单温控电路,继电器线圈的电阻为 150 Ω,当线圈中电流大于或等于 28 mA 时,继电器的衔铁被吸合。为继电器线圈供电的电池的电压为 6 V,图中的“电源”是恒温箱加热器的电源。

(1)从图甲中可得 50 ℃时热敏电阻的阻值为_______Ω。
(2)恒温箱的加热器应接在 A、B 端还是 C、D 端?
(3)若恒温箱内的温度达到 100 ℃时,通过计算分析恒温箱加热器是否处于工作状态?
(4)若在原控制电路中,串联接入一个可变电阻,当该电阻增大时,所控制的恒温箱内的最高温度将________(选填“升高”“不变”或“降低”)。

答案： 90@@当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与 AB 部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以应该把恒温箱内的加热器接在 A、B 端@@当温度达到 100℃时，据图甲可知，此时的热敏电阻是 50Ω，继电器线圈的电阻为 150Ω，所以该电路的电流$I = \frac{U}{R_{总}}=\frac{6V}{50Ω + 150Ω}=0.03A = 30mA$，大于 28mA，故恒温箱加热器不处于工作状态@@升高
