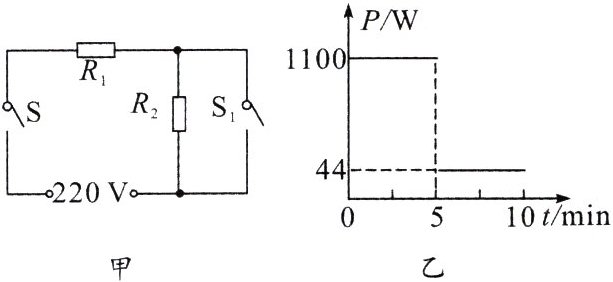

1.(2022·毕节)如图甲是某茶具上煮茶器的电路原理图，$R_{1}$是加热电阻，$R_{2}$是保温时的分压电阻，S 为电源开关，$S_{1}$为自动温控开关。S、$S_{1}$都闭合时，煮茶器处于加热状态；当水沸腾后，$S_{1}$会自动断开，转为保温状态。煮茶器工作过程中的$P - t$图象如图乙所示，不计电阻值随温度的变化。求：
(1)电阻$R_{1}$的阻值。
(2)当煮茶器处于保温状态时，$R_{1}$的电功率。
(3)当煮茶器处于保温状态时，电阻$R_{2}$在 100 s 内消耗的电能。

答案：

4224J

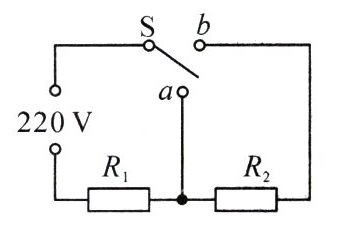

2.(2022·自贡改编)如图所示是某家用电热水器的简化电路图，温控开关 S 可根据水温自动切换加热和保温两种状态，$R_{1}$、$R_{2}$是发热电阻，热水器主要参数如下表。[水的比热容为$4.2×10^{3} J/(kg·℃)$]
|容积|30 L|
|----|----|
|额定电压|220 V|
|加热功率|2000 W|
|保温功率|800 W|

(1)开关 S 跳至______触点位置时，热水器进入保温状态，水箱内装满水时，水的质量为______kg。
(2)$R_{2}$的阻值为多大?
(3)水箱中装满初温为 25 ℃的水，加热使温度升高到 55 ℃，水吸收了多少热量?
(4)在上述加热状态下，热水器正常工作了 35 min，它消耗了多少电能? 加热效率是多少?

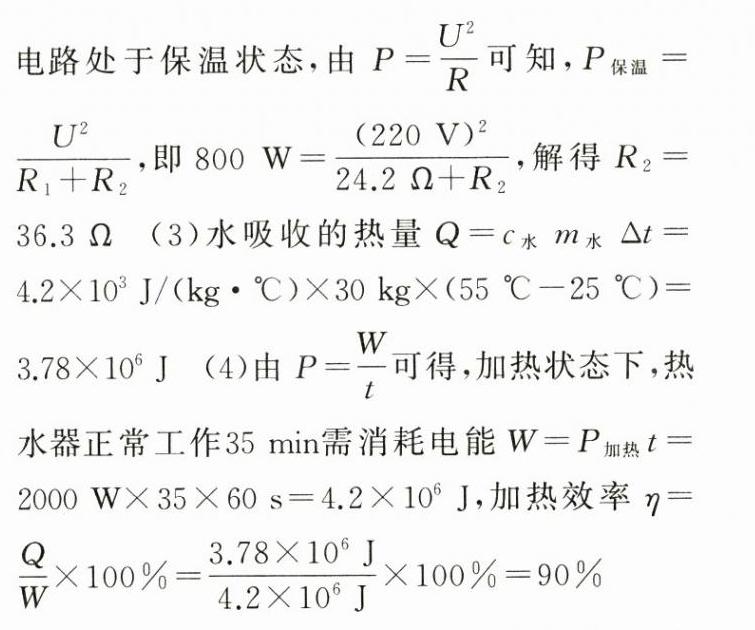

答案：
