1.(2022·遂宁)小志同学在“测量小灯泡电功率”实验中，用到的器材有：新干电池两节、小灯泡(标有0.3 A)1个、电流表1个、电压表1个、滑动变阻器1个、开关1个，导线若干。

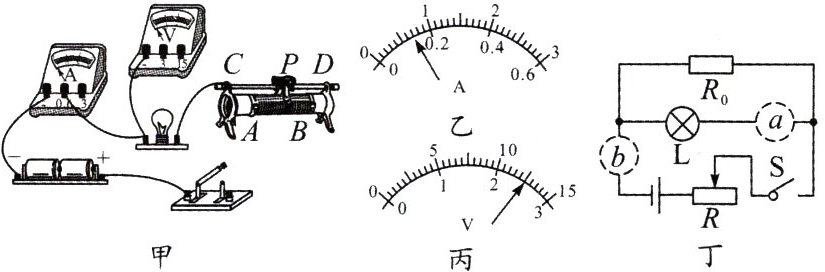

(1)请用笔画线代替导线，在图甲中将实验电路连接完整。(要求滑动变阻器的滑片向右移动时电流表的示数变小)
(2)连接好电路，闭合开关，发现灯不亮，电流表无示数，电压表示数接近3 V，造成这一现象的原因可能是____(填序号)。
A.小灯泡短路 B.小灯泡开路
C.滑动变阻器短路 D.滑动变阻器开路
(3)排除故障，进行实验，当电流表的示数如图乙时，为了测量小灯泡的额定功率，应将滑动变阻器的滑片P向____(选填“A”或“B”)端移动，当电流表示数达到0.3 A时，电压表的示数如图丙，则小灯泡的额定功率为______W。
(4)小刚用相同的器材进行该实验时发现电压表损坏，他找来一只阻值为$R_{0}$的定值电阻，设计了如图丁所示的电路，也可测出小灯泡的额定功率。主要的操作步骤如下：
①把电流表接在a处，闭合开关，调节滑片P，使电流表的示数为$I_{额}$；
②保持滑片P的位置不变，断开开关，把电流表接在b处，闭合开关，读出电流表的示数为I；
③计算得出小灯泡的额定功率$P_{额}=$____________(用$R_{0}$、$I_{额}$、I表示)。

答案：
@@B@@A@@0.75@@$I_{额}(I - I_{额})R_{0}$

2.下面是小明“测定小灯泡的电功率”的实验过程，其中电源电压为6 V，小灯泡的额定电压为2.5 V(灯丝电阻约为12 Ω)。

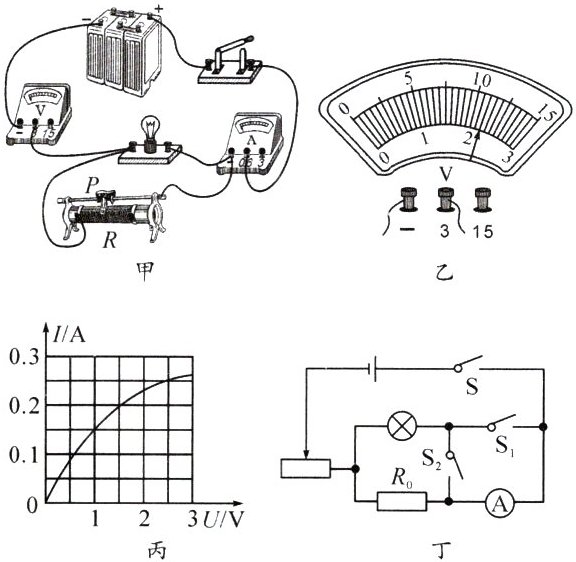

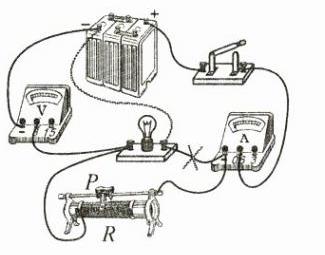

(1)小明连接的实物电路如图甲所示，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。
(2)纠正电路错误后，闭合开关，移动滑片P到某一点，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的______(选填“左”或“右”)端移动，才能使电压表的示数为2.5 V。
(3)移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I - U图象。根据图象信息，可计算出小灯泡额定功率是______W。
(4)完成上述实验后，小梁设计了如图丁所示的电路，也测出了灯泡的额定功率。已知$R_{0}=25\Omega$，请完成下列实验步骤：
①闭合开关S、$S_{1}$，断开$S_{2}$，移动滑动变阻器滑片，使电流表的示数为______A；
②再将开关$S_{1}$断开，闭合S、$S_{2}$，保持滑动变阻器的滑片不动，读出电流表的示数I；
③灯泡额定功率的表达式$P_{额}=$____________________(用已知量和测量量表示)。

答案：
@@左@@0.625@@0.1@@$2.5\ V\times(I - 0.1\ A)$
