测量小灯泡的电功率
1. 实验器材：小灯泡、电压表、** **、** **、电源、开关、导线。
2. 实验方法：用** **表测量小灯泡两端的电压，用** **表测量通过小灯泡的电流，根据电功率的公式$P = $计算小灯泡的电功率。
3. 实验电路图。
4. 实验步骤。
5. 实验数据及现象分析。
6. 实验结论：小灯泡的亮度由**  **决定，与额定功率无关。小灯泡消耗的实际功率随其两端电压的增大而** **。
7. 评估交流：①连接电路时开关** **，将滑动变阻器的滑片滑到** **处，电流表和电压表要选择合适的** **；②滑动变阻器在实验中的作用：一是保护电路，二是改变小灯泡两端的电压。
【特别提醒】在测量小灯泡电功率的实验中，测量多组数据是为了测量小灯泡在不同电压下的实际功率，额定功率不能用求平均值的方法计算。




答案： 电流表@@滑动变阻器@@电压@@电流@@UI@@实际功率@@增大@@断开@@阻值最大@@量程

1. 在“伏安法测小灯泡（已知额定电压）额定功率”的实验中，下列说法中错误的是 （ ）
A. 当手移动滑动变阻器滑片时，眼睛应观察电压表的示数
B. 在实验中，滑动变阻器的作用是改变被测灯泡的额定功率
C. 在实验中，滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D. 小灯泡的额定功率是指小灯泡正常发光时的功率

答案： B

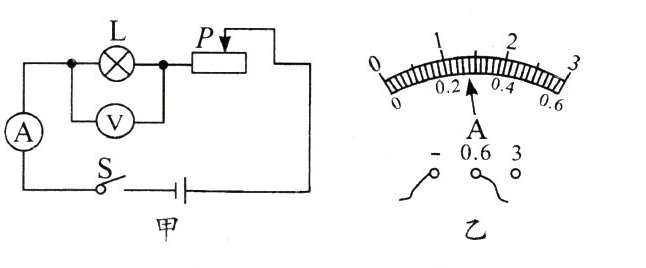

2. 如图所示是小丽用伏安法测定标有“2.5 V”字样的小灯泡的额定功率的实验。

（1）如图甲所示电路，为了测定额定电压为2.5 V小灯泡的额定功率，至少要** **节干电池。
（2）连接电路时，开关应处于** **状态，滑动变阻器的滑片应滑到** **处。
（3）小丽同学连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：小灯泡变亮时电压表示数变小；小灯泡变暗时电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是** **。
（4）实验中，发现小灯泡灯光较暗，为了测定小灯泡额定功率，应向** **（选填“左”或“右”）移动滑片P，直到电压表的示数为** **V。
（5）当小灯泡正常发光时，电流表的示数如图乙所示，则通过小灯泡的电流是** **A，小灯泡的额定功率是** **W。

答案： 2@@断开@@阻值最大@@电压表与滑动变阻器并联了@@左@@2.5@@0.28@@0.7

3. 在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V，小明同学通过正确实验得到的数据如下表，分析数据得到的下列结论中正确的是 （ ）
|电压$U$/V|1.5|2|2.5|3|
|----|----|----|----|----|
|电流$I$/A|0.25|0.29|0.32|0.35|
A. 小灯泡的实际功率随它两端电压的增大而减小
B. 通过小灯泡的电流与它两端的电压成正比
C. 小灯泡的额定功率为四次功率的平均值
D. 小灯泡的额定功率为0.8 W

答案： D
