《2025年原创新课堂九年级物理下册人教版》

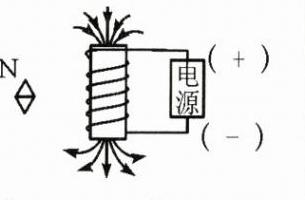

8. 如图所示，请根据通电螺线管周围磁感线的方向判断电源的“＋”“－”极和小磁针的 N 极，并在图中标出。

答案：

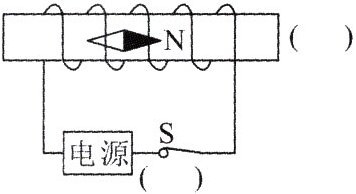

9. 根据图中小磁针的指向，在图中括号内标出通电螺线管的 N 极或 S 极，以及电源的“＋”极或“－”极。

答案：

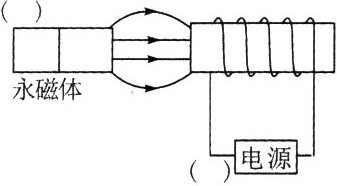

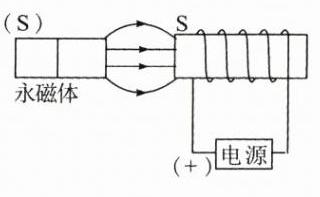

10. (2022·广元)在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“＋”或“－”极。

答案：

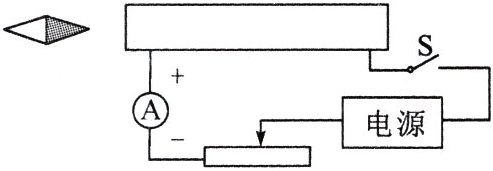

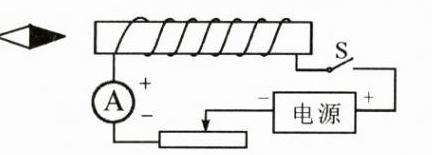

11. (2022·邵阳模拟)如图所示，电路连接正确，通电后小磁针指向如图所示(涂黑端表示 N 极)。请在图中标出电源的“＋”“－”极，并画出螺线管的绕法。

答案：

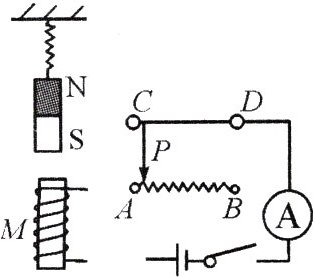

12. 如图所示，闭合开关，发现弹簧开始被压缩。把滑动变阻器的滑片 P 向 B 端滑动时，弹簧继续被压缩。请用笔画线代替导线，把电路连接完整(导线不能交叉，弹簧在其弹性限度范围内)。

答案：

13. 如图所示，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时指向如图所示。请从导线 P 端出发，在铁棒的左支上绕几匝，连接上导线 DE，接着在铁棒的右支上绕几匝，连接到导线的 M 端。绕线完毕后至少画一条磁感线。

答案：

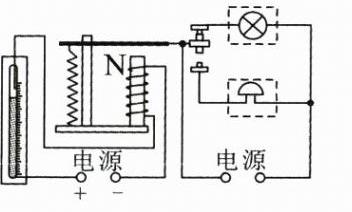

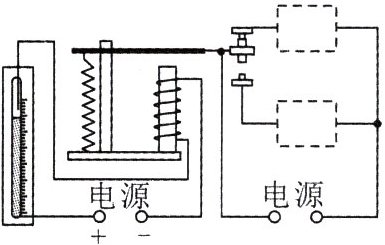

14. 如图所示是一种温度自动报警器原理示意图。当环境温度低于设定的警戒温度时，灯亮，电铃不响；当环境温度达到警戒温度值时，灯不亮，电铃响，发出报警信号。要求：(1)在图中的虚线框内填入相应的电路元件符号并补全电路；(2)标出通电螺线管的 N 极。

答案：

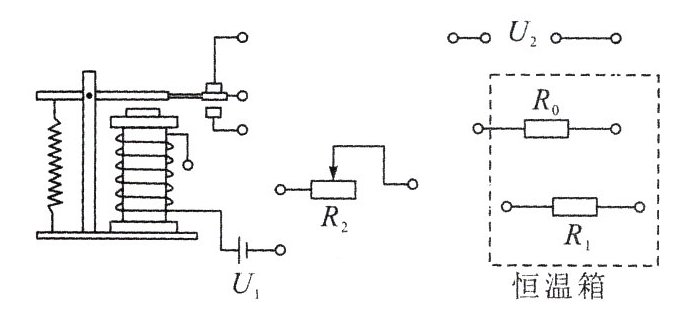

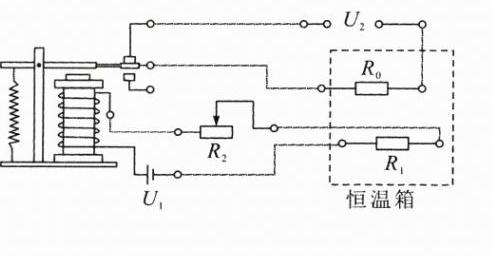

15. 如图是电加热恒温箱的原理图。控制电路由电源 U₁、电磁继电器、调温电阻 R₂ 和热敏电阻 R₁ 组成，其中热敏电阻 R₁ 随温度升高阻值减小，工作电路由电源 U₂ 和加热器 R₀ 组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整。

答案：
