《2025年通成学典课时作业本八年级物理下册苏科版江苏专版》

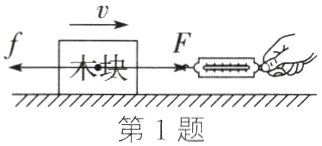

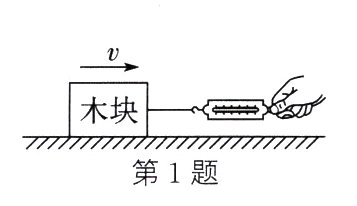

1. 将木块放置于水平面上，在拉力F的作用下，木块在粗糙的水平面上向右匀速运动，请在图中画出木块在水平方向的受力示意图。
　　　　　　　　

答案：
作力的示意图
1～10. 如图所示
第1题

2. (2024·南京鼓楼校级模拟)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。(作用点已给出)
　　　　　　　　

答案：
作力的示意图
1～10. 如图所示
第2题

3. (2024·南通如皋二模)如图所示，水平面上一个静止的小车上有一弯杆，其下端固定一个小球。请画出小球的受力示意图。
　　　　　　　　

答案：
作力的示意图
1～10. 如图所示
第3题

4. (2024·南京玄武校级模拟)如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。
　　　　　　　　　　

答案：
作力的示意图
1～10. 如图所示
第4题

5. (2024·无锡锡山校级四模)如图，观光缆车沿轨道斜向上做匀速直线运动，画出缆车中重物A所受力的示意图。
　　　　　　　　　　

答案：
作力的示意图
1～10. 如图所示
第5题

6. (2024·南京建邺校级模拟)为测试国产品牌新能源汽车高速行驶性能，在测试场地以120 km/h的速度匀速直线运动，请在图中画出此时该车受力的示意图。(重力已画出，车和驾驶员的总重为2×10⁴ N，空气阻力不计)
　　　　　　　　　　

答案：
作力的示意图
1～10. 如图所示
第6题

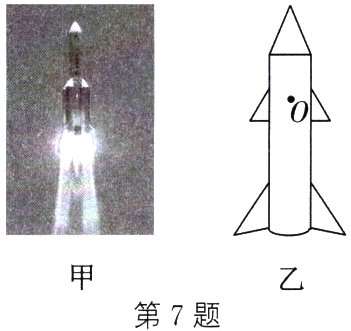

7. (2024·泰州二模)如图甲所示是2024年5月3日搭载嫦娥六号探测器的长征五号遥八运载火箭在大气层外加速升空的场景；图乙是其示意图，O点表示重心，请在图乙中作出火箭此时的受力示意图。
　　　

答案：
作力的示意图
1～10. 如图所示
第7题

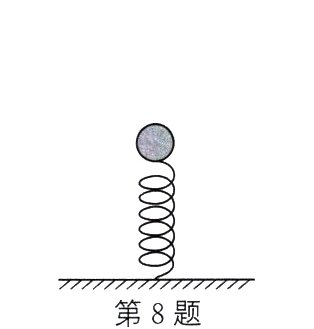

8. 如图所示，忽略空气阻力，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，画出小球受力的示意图。
　　　

答案：
作力的示意图
1～10. 如图所示
第8题

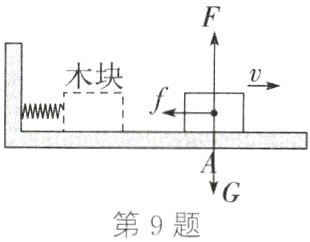

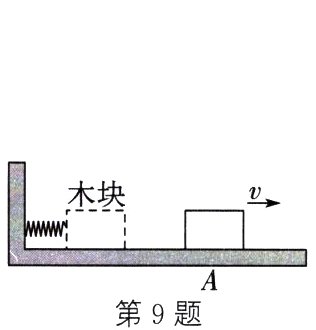

9. (2024·南京一模)如图所示，水平面上的木块被弹簧弹离后，经过A位置继续向右运动最后停下。请画出木块在A位置时受力的示意图。
　　　

答案：
作力的示意图
1～10. 如图所示
第9题

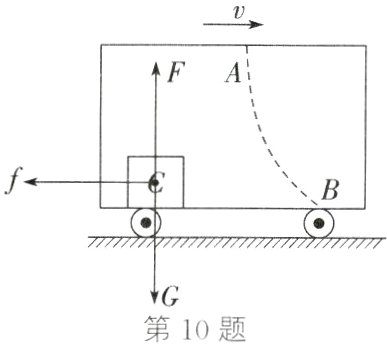

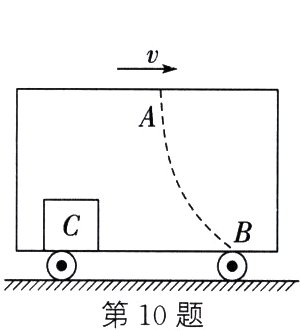

10. 如图，一辆汽车沿平直公路向右行驶时，车顶A处滴落的水滴最终落在B处。车厢地板上的木箱C始终相对车厢静止。请画出木箱C的受力示意图。
　　　

答案：
作力的示意图
1～10. 如图所示
第10题
