13.(1)如图1所示是燃油车测定油箱内油量的原理图，$O$为杠杆支点，油量表是由电流表改装而成的，当油面上升时，电路中的电阻将变小(选填“变大”“变小”或“不变”)。

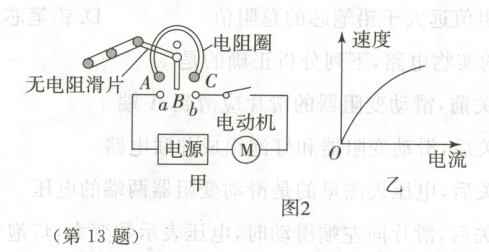

(2)如图2甲是电动汽车“油门”示意图，其实质是变阻器。脚往下踩“油门”时，滑片可以绕$O$点在电阻圈上逆时针转动。通过控制流经电动机电流的大小来控制汽车速度。电动汽车速度与电流大小的关系如图乙所示。该“油门”是通过改变接入电路中电阻圈的长度来改变电阻大小。当脚踩“油门”时汽车速度加快，则电路中的$a、b$接点应当与变阻器中$A、B、C$三个接点中的哪两个相连？A、B。

答案： 13.
(1)电流　变小
(2)长度　A、B

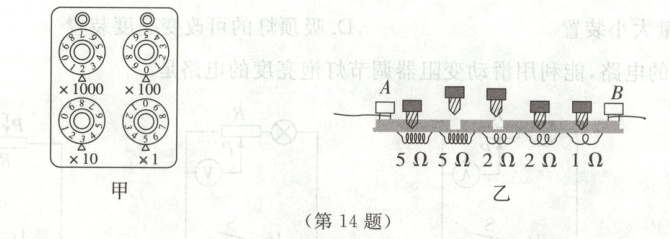

14. 如图甲所示的旋钮式电阻箱的示数为2035$\Omega$；如图乙所示是插入式电阻箱的结构示意图，图中$A、B$两个接线柱之间的电阻值是7$\Omega$。

答案： 14.2035　7

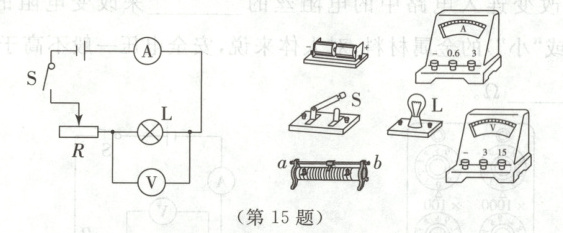

15.（2024·大庆）根据如图电路图，用笔画线代替导线连接实物图。要求：
①电压表量程用0～3 V，电流

表

量程用0～0.6 A；
②滑动变阻器的滑片置于$a$端时，接入电路的阻值最大。

答案：

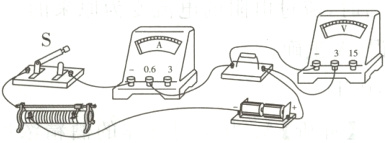

15.如图所示。

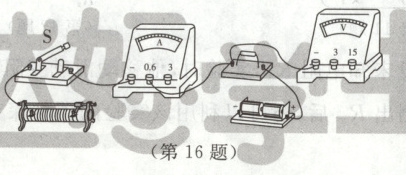

16.（2024·苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。

答案：
16.如图所示。
