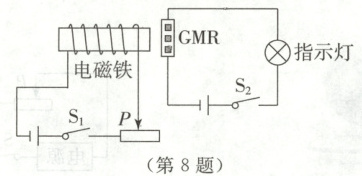

8. 如图是说明巨磁电阻特性原理的示意图，其中 GMR 是巨磁电阻，它的阻值随磁场的增强而减小。实验时，当开关$S_1$、$S_2$均闭合且滑片 P 向左滑动的过程中
(C)

A.电磁铁的左端为 S 极
B.电磁铁磁性逐渐减弱
C.流过灯泡的电流变大
D.巨磁电阻的阻值变大

答案： 8.C

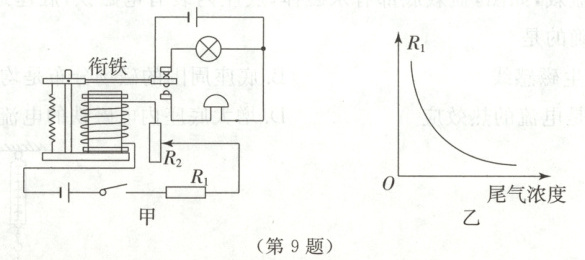

9.(多选)(2024·威海)图甲是一种汽车尾气排放检测电路。当尾气浓度高于某一设定值时，电铃报警；气敏电阻$R_1$的阻值与尾气浓度之间的关系如图乙所示，下列分析正确的是
(AD)

A.电磁铁通电后，线圈上端为S极
B.$R_1$的阻值随尾气浓度的增大而增大
C.检测时保持$R_2$滑片位置不变，当尾气浓度变大时，$R_1$两端电压变大
D.为使尾气浓度更低时报警，应将$R_2$滑片适当上移

答案： 9.AD　[解析]A.根据安培定则，可以得知电磁铁的上端为S极，故A选项正确;
B.根据乙图，可知气敏电阻R₁的阻值随尾气浓度的增大而变小，故B选项错误;
C.当尾气浓度变大时，R₁电阻降低;电路中R₁与R₂串联，在串联电路中电流处处相等，根据I=U/R可知，此时各元件分压之比等于电阻之比，当R₁电阻降低时，其分压降低，故C选项错误;
D.电路在电流达到某值时报警，且电源电压不变，故电路中总电阻不变，当尾气浓度更低时，R₁电阻升高，串联电路总电阻等于各电阻阻值之和，故R₂电阻应当降低，才能使电路在尾气浓度更低时报警，故D选项正确。
故选:AD。

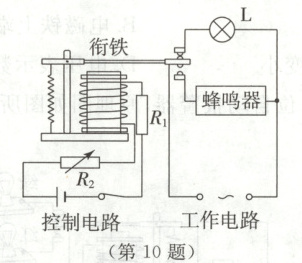

10.(多选)(2024·河南)如图是小明为某仓库设计的温度报警电路。$R_1$为热敏电阻，其阻值随温度的变化而变化;$R_2$为可调电阻。温度正常时指示灯 L 发光，当温度升高到报警温度时，指示灯 L 熄灭，蜂鸣器报警。下列判断正确的是
(BD)

A.$R_1$的阻值随温度的升高而增大
B.温度升高过程中，电磁铁磁性增强
C.若要调低报警温度，可将$R_2$的阻值调大
D.若控制电路电源电压降低，报警温度将升高

答案： 10.BD　[解析]A.R₁的阻值随温度的升高而减小，因为当R₁阻值减小时，R总变小，I=U/R总变大，蜂鸣器报警，故A错误;
B.温度升高过程中，R₁变小，电流变大，电磁铁磁性增强，吸附衔铁，蜂鸣器报警，故B正确;
C.若要调低报警温度，R₁阻值将变大，R总不变，则R₂将变小，故C错误;
D.若控制电路电源电压降低，保证电流不变，则R总变小，报警温度升高，故D正确。
故选:BD。
