17.（1）如图所示电路，请你把三个元件（电灯、开关和电源）的电路图形符号分别填入A、B、C三位置上，组成一个完整正确的电路，并且要使发光二极管在开关闭合时才能够发光。[电流从发光二极管“$+$”进“$-$”出时（即“$+┄-$”），发光二极管发光]

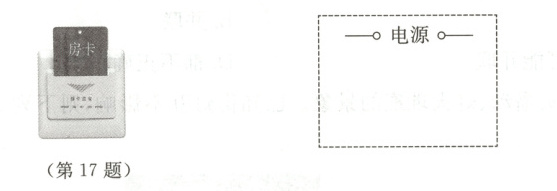

（2）如图，将房卡插入取电盒时，房间内的一盏电灯发光。请在方框内完成此电路的电路图。

答案：
17.
(1)如图所示。

(2)如图所示。

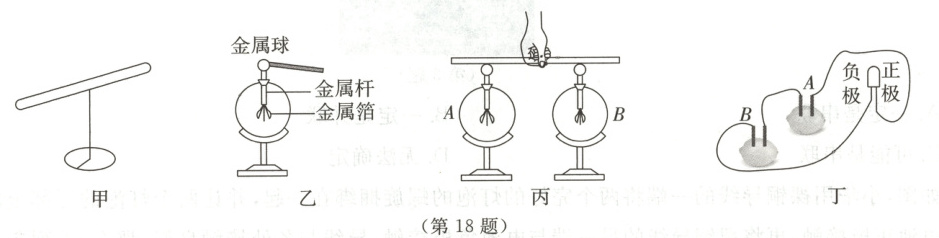

18. 结合甲、乙、丙和丁四图，回答下列问题：
(1)如图甲所示，用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔没有戳穿的饮料吸管放在转动轴上，吸管能在水平面上自由转动。用餐巾纸摩擦吸管使其带电。将某物体靠近带电吸管的一端，发现吸管被吸引过来，由此不能(选填“能”或“不能”)判断该物体已带电。
(2)如图乙所示，小光用与毛皮摩擦过的橡胶棒接触验电器的金属球，观察到金属箔张开，此时验电器两金属箔带负(选填“正”或“负”)电荷，由于互相排斥而张开。
(3)如图丙所示，验电器A带正电，用带有绝缘柄的金属棒将验电器A的金属球和不带电的验电器B的金属球连接起来，观察到验电器A的张角变小(选填“变大”或“变小”)，瞬间自由电子定向移动的方向是由B到A(选填“A到B”或“B到A”)。
(4)小明根据发光二极管的单向导电性确定电源正、负极，用如图丁所示的两个水果制作成一个水果电池，用带有夹子的导线把发光二极管接上去，发光二极管发光，则金属片A是水果电池的正极。

答案： 18.
(1)不能
(2)负 排斥
(3)变小 B 到 A
(4)正
