《2025年悦然好学生必开卷九年级物理全一册人教版长春专版》

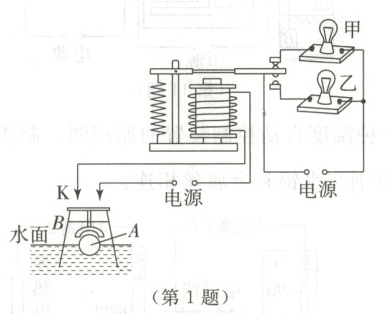

1. 如图是一种防汛报警器的原理图，K 是触点开关，B 是一个漏斗形的竹片圆筒，里面有个浮子A，当水面上涨到警戒水位时
(B)

A.甲灯亮
B.乙灯亮
C.两灯都亮
D.两灯都不亮

答案： 1.B

2. 如图所示，当闭合开关S，且将滑动变阻器滑片P 向左移动时，图中的电磁铁 (C)

A.a 端是N极，磁性增强
B.b 端是N极，磁性减弱
C.a 端是S极，磁性增强
D.b 端是S极，磁性减弱

答案： 2.C

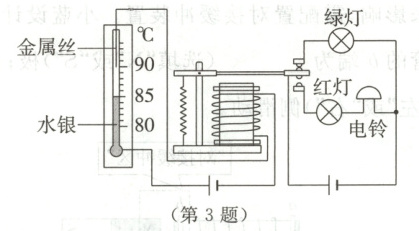

3.(2024·自贡)如图所示是自贡某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
(A)

A.当温度达到 90 ℃时，报警装置就会响铃，同时红灯亮
B.当温度达到 90 ℃时，报警装置就会响铃，同时绿灯亮
C.当温度低于 90 ℃时，报警装置就会响铃，同时绿灯亮
D.当温度低于 90 ℃时，报警装置就会响铃，同时红灯亮

答案： 3.A
