8.如图所示是生活中常见的三脚插头，下列说法中正确的是 (B)

A.插脚A插入插座后连接的是相线
B.插脚B插入插座后连接的是相线
C.插脚C的长度要比A、B都短
D.插脚C插入插座后连接的是中性线

答案： 8.B

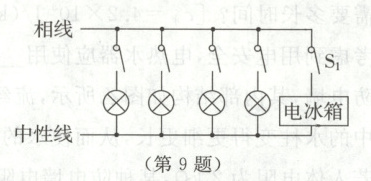

9.学习家庭电路后，小亮把自己家客厅的电路绘制了一个简单的电路图(如图所示)，如果他先闭合开关$S_1$，让电冰箱开始工作，然后依次闭合灯泡开关，那么 (AB)

A.接入电路的总电阻变小
B.相线和中性线中的电流都变大
C.通过各用电器中的电流都相等
D.电冰箱的功率较大，它两端的电压更高

答案： 9.AB 【解析】A.先闭合开关S₁，让电冰箱开始工作，然后依次闭合灯泡开关，相当于增加电阻的横截面积，横截面积越大，电阻越小，即接入电路的总电阻变小，故A正确；
B.依次闭合灯泡开关，总电阻减小，根据欧姆定律$I=\frac{U}{R}$知，在电压一定时，相线和中性线中的电流变大，故B正确；
CD.各用电器并联，各用电器两端的电压相等，各用电器电功率不是都相等，根据$I=\frac{P}{U}$知，通过各用电器的电流也不是都相等，故CD错误。
故选：AB。

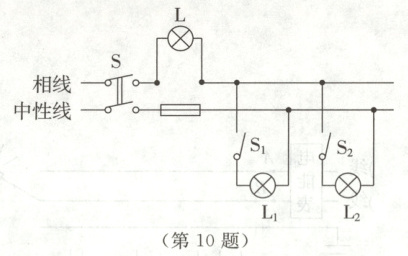

10.为检查照明电路的故障，电工经常采用的方法是：取下一根保险丝，将额定电压为220 V的“校验灯”接在该保险丝的两个接线柱上(如图所示)，在检查某支路之前先断开所有开关，闭合总开关S后，再闭合某支路开关，则下列判断正确的是 (ABC)

A.“校验灯”不亮，说明该支路断路
B.“校验灯”恰能正常发光，说明该支路短路
C.“校验灯”发光但较暗，说明该支路正常
D.“校验灯”发光但较暗，说明该支路短路

答案： 10.ABC 【解析】A.“校验灯”不亮，说明该支路断路，故A正确；
B.“校验灯”若正常发光，说明得到了220V的电压，电路中有短路情况，故B正确；
CD.若发光较暗，校验灯得到了不足220V的电压，说明该支路是正常的，故C正确、D错误。
故选：ABC。

11.日常生活中有不少容易被我们忽略的物理知识，比如电饭锅利用电流的热效应工作，家庭中的电灯、电冰箱等用电器是并(选填“串”或“并”)联在电路中的；大功率用电器一般不同时使用，是为了避免因总功率过大(选填“总功率过大”或“发生短路”)而造成家庭电路中电流过大。

答案： 11.热 并 总功率过大
