《2025年悦然好学生必开卷九年级物理全一册人教版长春专版》

1. 如图所示，当开关$S_1$接通，$S_2$断开时，电压表的示数为$2 V$，若再闭合开关$S_2$，电压表的示数为$5 V$。则当$S_1$、$S_2$均断开时，小灯泡$L_1$和$L_2$两端的电压分别为 (D)

A.$2 V$,$5 V$
B.$2 V$,$3 V$
C.$5 V$,$7 V$
D.$3 V$,$2 V$

答案： 1.D

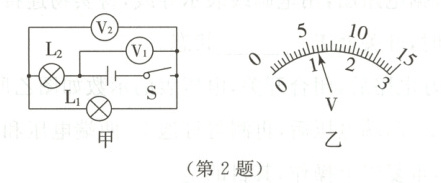

2. 如图甲所示的电路中，当闭合开关$S$后，两个电压表指针偏转均如图乙所示，则灯$L_1$和$L_2$两端的电压分别为 (D)

A.$4.8 V$,$1.2 V$
B.$6 V$,$1.2 V$
C.$1.2 V$,$6 V$
D.$1.2 V$,$4.8 V$

答案： 2.D

3. 如图所示的电路中，电源电压是$4.5 V$并保持不变。开关$S$闭合后，电压表的示数为$3 V$，则下列说法正确的是 (C)

A.$L_1$两端的电压为$4.5 V$
B.$L_1$两端的电压为$3 V$
C.$L_2$两端的电压为$3 V$
D.$L_2$两端的电压为$1.5 V$

答案： 3.C

4. 如图所示的电路，电源电压不变，闭合开关$S$，电流表$A_1$、$A_2$的示数分别为$0.2 A$和$0.5 A$，电压表的示数为$3.0 V$。下列说法不正确的是 (C)

A.电压表能测量出$L_1$两端的电压
B.通过$L_1$的电流为$0.2 A$
C.通过$L_2$的电流为$0.5 A$
D.电源电压为$3.0 V$

答案： 4.C

5. 如图所示，几个水果提供的电力足以点亮一排发光二极管。关于这个电路说法正确的是 (B)

A.水果电池工作时将电能转化为化学能
B.多个水果串联是为了增加电路的电压
C.二极管同时发光说明它们一定是串联的
D.水果串联后各水果两端电压一定相等

答案： 5.B
