16. 图甲是新型取暖器件——电热膜，它是由一条条导电墨线压在绝缘薄膜上制成的，其结构如图乙所示。电热膜工作时利用了电流的热效应，若其中一根导电墨线脱落，则电热膜的总电阻将变大、总功率将变小(后两空均填“变大”“变小”或“不变”)。

答案： 16.热 变大 变小

17. 某型号电饭锅有“高温烧煮”和“保温焖饭”两挡，其电路如图所示。当开关$S$置于“1”时，电流表示数为$5\ A$，此时电饭锅处于高温烧煮挡，在此挡位下加热$4.4\ kg$的水，使其温度升高$5\ \celsius$，用时$100\ s$，电饭锅的加热效率为84%；当开关$S$置于“2”时，电流表的示数为$0.1\ A$，$R$的阻值为2156$\Omega$。[$c_水=4.2×10^3\ J/(kg · \celsius)$]

答案： 17.高温烧煮 84% 2156

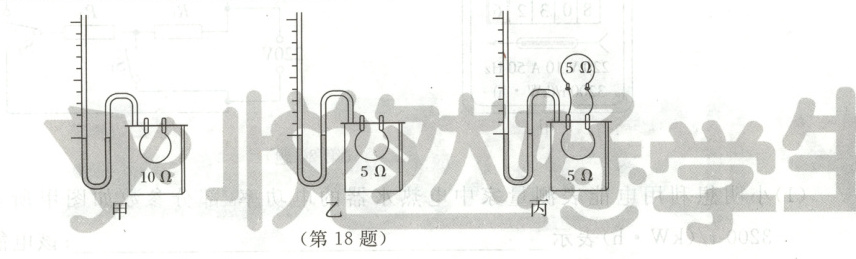

18. 在探究电流通过导体产生热量的多少与什么因素有关的实验中。某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
(1)要探究电热与电阻的关系，应选用甲、乙组合，并将它们串联接到电源两端进行实验。
(2)要探究电热与电流的关系，应选用乙、丙组合串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置U形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，电流越大，产生的热量越多。
(3)实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化，在探究许多物理问题时都会用到这种方法，下列实例采用探究方法与此相同的是B。
A. 探究电流与电压、电阻的关系
B. 探究“影响导体电阻大小因素”时，灯泡的亮度反映电阻的大小
C. 探究光的传播时，引入“光线”
D. 探究平面镜成像的特点时，选用两支等大的蜡烛

答案： 18.
(1)甲、乙 串联
(2)乙、丙 乙 电阻
(3)B
