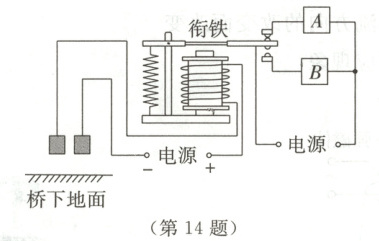

14. 暴雨后立交桥下积水较深很不安全，物理学习小组为此设计了一个积水自动报警器，其原理图如图所示。此装置中用到了电磁继电器，它是利用电流的磁 效应工作的，图中 A、B 位置可以安装电铃或 LED 灯，要求地面没有积水时，LED 灯亮，地面积水较深时，电铃响。根据设计要求，电铃应该安装在图中的B (选填“A”或“B”)位置。电磁继电器实质是一种开关 (选填“用电器”或“开关”)。

答案： 14.磁　B　开关

15. 如图，目前我国时速 600 公里的高速磁悬浮列车研制已取得重大技术突破，标志着我国磁悬浮技术已达到世界领先水平。磁悬浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互排斥 ，列车能够在轨道上方几厘米的高度上飞驰；磁悬浮列车中的电磁铁是利用电流的磁 效应工作的。

答案： 15.排斥　磁

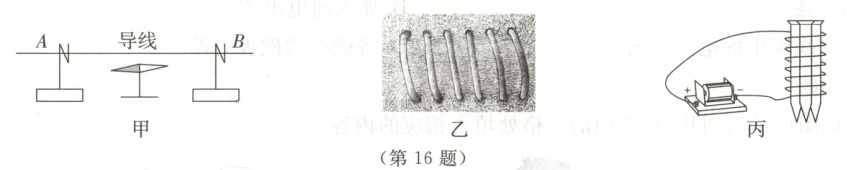

16. 学完电与磁知识后，某兴趣小组开展了实验展示活动。
(1)如图甲所示，大量电子从 A 到 B 持续运动，则电流方向从B到A (选填“A 到 B”或“B 到 A”)；小磁针发生偏转，说明通电导线的周围产生了磁场 。
(2)把直导线做成多圈螺线管固定在透明玻璃板上，如图乙所示。均匀撒满铁屑后通电，发现铁屑分布无明显变化，轻轻敲击 玻璃板，观察到通电螺线管外部磁场与条形 磁体的磁场相似。
(3)如图丙所示，为显示增加匝数后磁性变强，还需要的器材有大头针 ；用到的实验方法有控制变量法和转换 法。

答案： 16.
(1)B到A　通电导线的周围产生了磁场
(2)敲击　条形
(3)大头针　转换
