11. 小华用如图甲所示的电路测量定值电阻$R_x$的阻值。
(1)连接电路时，开关应断开 ，并将滑动变阻器滑片置于阻值最大 处。
(2)闭合开关后，发现电流表的指针指向“0”刻度的左侧，造成这一现象的原因可能是电流表正负接线柱接反了 。
(3)排除故障后进行实验，当电压表示数为2.6 V时，电流表示数如图乙所示，则通过$R_x$的电流为0.26 A，$R_x$的阻值为10 $\Omega$。
(4)本实验需要改变滑动变阻器的阻值，多次测量取平均值，目的是减小误差 。
(5)小华对实验进一步拓展，利用电源(电压未知但恒定不变)、阻值为$R_0$的定值电阻、电流表、开关等器材，设计了如图丙所示的电路，也能测出$R_x$的阻值，请完成下列实验步骤：
①按电路图正确连接电路，闭合开关$S$，断开开关$S_1$，读出电流表示数$I_1$；
②闭合开关$S_1$ ，读出电流表示数$I_2$；
③根据实验数据，计算出待测电阻$R_x =$$\frac{I_1R_0}{I_2 - I_1}$ (用$R_0$、$I_1$、$I_2$表示)。

答案： 11.
(1)断开　最大
(2)电流表正负接线柱接反了
(3)0.26　10
(4)减小误差
(5)②闭合开关$S_1$　③$\frac{I_1R_0}{I_2 - I_1}$

12. (2024·眉山)小龙同学用伏安法测量一个定值电阻$R_x$的阻值，进行了如下实验。

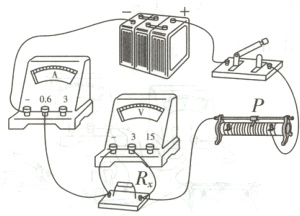

(1)用笔画线代替导线，将图甲中电路连接完整。要求滑片$P$向右移动时，电路中的电流变大。
(2)连接电路过程中，开关处于断开 状态。
(3)闭合开关后，发现电压表的示数约为电源电压，移动滑片$P$电压表示数无明显变化，电流表示数为零。造成该故障的原因是$R_x$断路。
(4)排除故障后闭合开关，移动滑片$P$，电压表示数为2.4 V时，电流表示数如图乙所示，待测电阻$R_x$的阻值为10 $\Omega$。
(5)实验中，改变滑片$P$的位置，并记录相应数据，多次测量求$R_x$的平均值是为了减小误差 。
(6)在缺少电流表时，小龙选用阻值为$R_0$的定值电阻设计了如图丙所示电路，并完成实验。过程如下：
①闭合$S$和$S_1$，电压表的示数为$U_1$；
②再闭合$S_2$，电压表的示数为$U_2$；
③$R_x =$$\frac{U_1}{U_2 - U_1}R_0$ (用字母$U_1$、$U_2$和$R_0$表示)。

答案：
12.
(1)如图所示。
　　　　　　　　　　
(2)断开
(3)$R_x$断路
(4)10
(5)减小误差
(6)$\frac{U_1}{U_2 - U_1}R_0$
