16. 小明和小华同学在“探究电流与电压的关系”的实验中，电源使用三节新干电池，滑动变阻器的规格是“$10\ \Omega,2\ A$”、“$25\ \Omega,2\ A$”、“$50\ \Omega,0.5\ A$”。

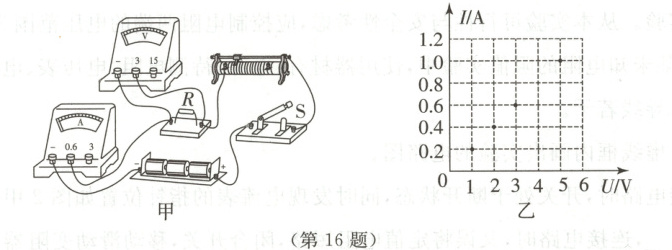

(1)如图甲所示是小明实验时连接的实物电路图。小明连接完最后一根导线即发现电流表和电压表的指针都有明显的偏转，其原因之一是连接电路时开关没有断开；另一个原因是滑动变阻器的滑片没有移到阻值最大位置。
(2)确认电路无误后，小明闭合开关继续实验，将有关实验数据标记在图乙上，分析图乙可知，他所选择的滑动变阻器的规格是B(选填字母)。
A. $10\ \Omega,2\ A$
B. $25\ \Omega,2\ A$
C. $50\ \Omega,0.5\ A$
(3)小华实验中记录的数据如表所示，老师指出其中第一组数据有拼凑的嫌疑，理由是第1次实验的电流不可能低于0.15A。

(4)排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在导体的电阻不变时，通过导体的电流与导体两端的电压成正比。

答案： 16.
(1)滑动变阻器的滑片没有移到阻值最大位置
(2)B
(3)第1次实验的电流不可能低于0.15A
(4)正

17. 在探究电流与电压、电阻的关系的实验中，选用的器材有：电源(恒为$4\ V$)、电压表($0\sim3\ V$)、电流表($0\sim0.6\ A$)、电阻$R$($5\ \Omega$、$10\ \Omega$、$20\ \Omega$)、滑动变阻器($20\ \Omega,2\ A$)、开关、导线若干。

(1)请用笔画线代替导线将图甲的实物电路连接完整。
(2)闭合开关，电流表示数为零，电压表示数接近电源电压，经检查电表完好，则电路故障可能是电阻R断路。
(3)排除故障后，在探究电流与电压的关系时，记录的实验数据如表，其中第3次实验的电压表示数如图乙所示，为2.0$V$。实验中所选电阻的阻值为5$\Omega$。
(4)探究电流与电阻的关系时，将$5\ \Omega$电阻接入电路，记录电流表示数为$0.3\ A$；将电阻更换为$10\ \Omega$，移动滑片直至电压表示数为1.5$V$，记录电流表示数；再将电阻更换为$20\ \Omega$，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为2$\sim3\ V$。

答案：
17.
(1)如图所示。
　　　　　
(2)电阻R断路
(3)2.0　5
(4)1.5　2
