8. 如图所示是某家庭电路的一部分，闭合开关$S_1$、$S_2$后，$L_1$发光、$L_2$不发光。此时用测电笔分别接触$c$、$d$两点，氖管均发光。若电路中只有一处故障，则下列判断中正确的是 (B)

A.$S_2$断路
B.$b$、$c$间断路
C.$L_2$短路
D.$a$、$d$间断路

答案： 8.B

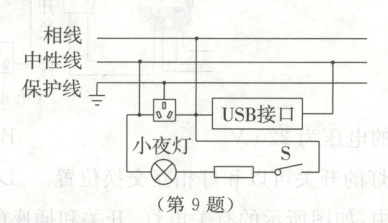

9. (多选)某家用插座转换器内部简化电路如图所示。下列说法正确的是 (AC)

A.当开关$S$断开时，小夜灯不发光
B.USB接口和插座串联
C.小夜灯不发光时，USB接口仍能正常使用
D.开关$S$闭合时小夜灯被短路

答案： 9.AC [解析]由电路图可知，有三条支路，一是三孔插座，二是USB接口，三是小夜灯、定值电阻和开关S。
A.当开关S断开时，小夜灯所在支路断开，小夜灯不能发光，故A正确；
B.USB接口和插座并联，故B错误；
C.小夜灯、USB接口、插座并联，小夜灯不发光时，USB接口和插座仍能正常使用，故C正确；
D.开关S闭合时，小夜灯所在支路是通路，小夜灯发光，故D错误。
故选：AC。

10. (多选)学习完家庭电路的知识后，小亮把自己家的电路简化后画出了如图所示的示意图，下列说法正确的是 (CD)

A.控制白炽灯的开关可以和白炽灯交换位置
B.$a$线是中性线，$b$线是相线
C.白炽灯、电视机、电冰箱之间并联
D.电路中再接入空调，总电阻变小

答案： 10.CD [解析]A.控制白炽灯的开关不可以和白炽灯交换位置，开关应该接在相线上，故A错误；
B.a线是相线，b线是中性线，故B错误；
C.白炽灯、电视机、电冰箱之间并联，故C正确；
D.电路中再接入空调，并联的支路增加，干路中的电流变大，总电阻变小，故D正确。
故选：CD。

11. 如图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

(1)在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板和电源线接通。
(2)若指示灯规格为“$4\ V\ 20\ mA$”，则指示灯的保护电阻为10800$\Omega$时指示灯才能正常工作。

答案：
11.
(1)如图所示。

(2)10800
