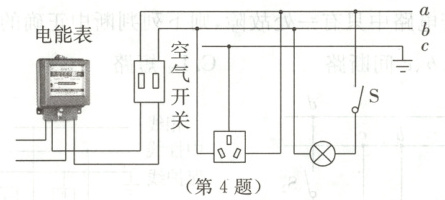

4. 对于如图所示的部分家庭电路，下列说法正确的是 (B)

A.$b$、$c$之间的电压为$220\ V$
B.每多一个用电器，工作电路的总电阻会变小
C.控制照明灯的开关可以和灯相互交换位置
D.实际使用中，三孔插座上孔可不接保护线

答案： 4.B

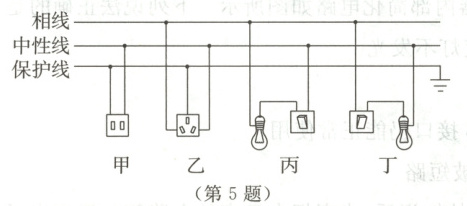

5. 在家庭电路中，如图所示的有关电灯、开关和插座的连线正确的是 (D)

A.甲
B.乙
C.丙
D.丁

答案： 5.D

6. 如图所示电路，开关闭合后，灯不发光。用测电笔接触$a$、$b$、$c$三处，氖管都发光；接触$d$处，氖管不发光。则故障可能是 (A)

A.$c$、$d$之间断路
B.灯短路
C.开关短路
D.灯断路

答案： 6.A

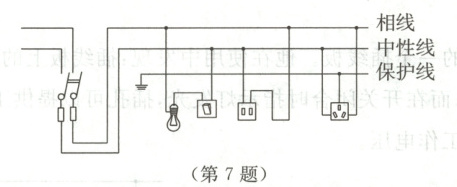

7. “从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的家庭电路知识分析，下列说法中错误的是 (B)

A.图中的三孔插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B.只要拿着测电笔接触相线，

其

内

部的氖管就会发光
C.图中控制灯泡的开关接法是错误的
D.图中的灯泡、两孔插座是并联关系

答案： 7.B
