《2026年易点通基础提分物理山西专版》

2. (2019·山西)汽车超载是当前发生交通事故的重要原因之一。全国各地设置了许多超载监测站加强监管。如图所示,一辆两轴货车正在水平地面上设置的某种电子地磅秤上称重。先让货车前轮单独开上电子地磅秤,其读数为$8t$;前轮驶离电子地磅秤,再让后轮单独开上电子地磅秤,其读数为$9t$。国家规定两轴货车限载货车总重$18t$,请你通过计算分析该货车是否超载。

答案：
2.解：当后轮开上地磅秤时，以汽车前轮与地面接触的点$O_{1}$为支点建立杠杆模型，示意图如图甲所示。根据杠杆平衡条件可得：$F_{后}l_{1}=G_{车}l_{2}$①
　　　　
当前轮开上地磅秤时，以汽车后轮与地面接触的点$O_{2}$为支点建立杠杆模型，示意图如图乙所示。根据杠杆平衡条件可得：$F_{前}l_{1}'=G_{车}l_{2}'$②
由①+②可得：$G_{车}=F_{前}+F_{后}=G_{前}+G_{后}$
则$m_{车}=m_{前}+m_{后}=8t + 9t=17t＜18t$，所以该货车没有超载。

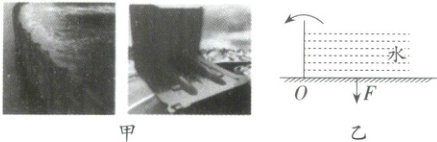

3. (2025·山西)如图甲所示是$L$型应急防洪板,能有效阻挡洪水。如图乙所示是单个防洪板的结构简图,请你在图乙中画出能阻碍防洪板向左翻倒的压力$F$的力臂$l$。

答案：
3.如图所示；
　　　　　　

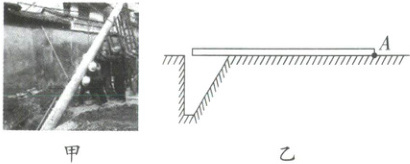

4. (2022·山西)如图甲所示,清明假期,亮亮同学回到老家,看到工程队正施工埋电线杆,进行电网改造。亮亮发现他们挖的坑形很特别,如图乙所示。工程师告诉亮亮这种坑不仅省力,还能缩短移动的距离。要把图乙中的电线杆竖立到坑内,请你画出作用在杆上$A$点最小力的示意图。

答案：
4.如图所示；
