11. (光的折射作图)如图所示是人类首次拍到猩猩使用工具捕猎的情景。为了捉到一条鱼,猩猩用矛拼命地刺向水里却没有成功。请在图中画出猩猩眼睛在 B 处看到河底鱼的光路图,其中 A、C 分别是鱼和鱼的像所在位置。

答案：
11.如图所示;
　　　　　

12. (探究平面镜成像特点)实验探究:平面镜成像特点

(1)平面镜成像的原理:光的反射定律。
(2)如图甲所示,小聪说“哇,摸到蜡烛火焰了”,小雪说“我手上什么都没有呀! 没有蜡烛火焰,也没有蜡烛火焰的像”。该情境表明:①小雪手的位置即是蜡烛火焰的像的位置;②平面镜所成的像是虚像。
(3)①如图乙所示,小明摆放好器材后,点燃蜡烛 A,另拿一个与 A 大小相同但没点燃的蜡烛 B,用等大的蜡烛 B 在玻璃板后移动到蜡烛 A 像的位置,发现____,说明平面镜成时,像与物体大小相等。

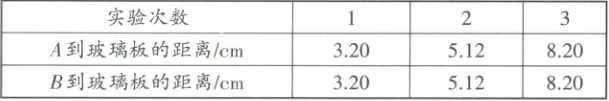

②小明在白纸上标记处物和像的位置,改变物距重复上述操作,用分度值 1mm 的刻度尺测量物距和对应的像距并填入下表,分析表格中的数据可以得出结论:平面镜成像时,____。

(4)回家后,小雪照镜子(如图丙),她认为当她离镜子越远时,自己的像越小,想要证明她的观点是否正确,于是收集同一物体在不同物距时对应的像的大小,那么她探究的问题是:____?

答案： 12.
(1)光的反射定律;
(2)蜡烛火焰的像;虚像;
(3)蜡烛B与蜡烛A的像完全重合;像到镜面的距离等于物体到镜面的距离;
(4)平面镜成像时，像的大小与物距是否有关？

13. (综合实践活动)如图所示,小宇站在地铁站台上,透过玻璃制成的屏蔽门可以看到车道另一侧竖直墙壁上的广告牌。请你帮他设计一个实验,在不跨过车道的情况下,测量出广告牌到屏蔽门的距离。
(1)实验器材:卷尺。
(2)实验步骤:____。

答案： 13.
(1)卷尺;
(2)①小宇面对着玻璃屏蔽门前后移动位置直到观察到小宇在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上,小宇像的位置即为广告牌的位置;②记录小宇所在的位置;③用卷尺测量出小宇的位置和玻璃屏蔽门之间的距离，根据平面镜成像时“像与物到平面镜的距离相等”的特点可知，该距离等于广告牌到屏蔽门的距离。
