《2026年易点通基础提分物理山西专版》

5. (2022·山西)在“探究平面镜成像的特点”实验中：
(1)用透明玻璃板替代平面镜是便于确定像的位置和比较像与物的大小。
(2)如图所示，将玻璃板竖直放置在水平白纸上，把点燃的蜡烛A放在玻璃板的前面，能看到它在玻璃板后面的像。再拿一支与A完全相同的蜡烛B，竖立着在玻璃板后面移动，直至与A的像完全重合，此现象说明平面镜所成像的大小与物体的大小相等。
(3)想要判断蜡烛A的像是虚像还是实像，你的办法是观察像能否成在光屏上。

答案： 5.
(1)位置;
(2)竖直;平面镜所成像的大小与物体的大小相等;
(3)观察像能否成在光屏上。

6. (2023·山西)古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置。

答案：
6.如图所示;

7. (光现象识别)周末,小科一家到丽江边游玩。如图所示,妈妈拍照时,小科正在欣赏美景:对岸树木的倒影、水中的鱼影……,此时地面上留下了他的身影。关于“影”的形成原理,下列说法不正确的是 (C)


A.妈妈的摄“影”——光的折射
B.树木的倒“影”——光的反射
C.水中的鱼“影”——光的反射
D.小科的身“影”——光的直线传播

答案： 7.C

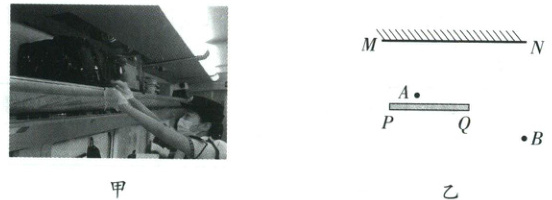

8. (光的反射作图)高铁上,为了方便旅客能观察到行李架上的物品是否遗留,设计人员在行李架上方安装了一块平面镜,如图甲所示;如图乙所示是其简化图,其中 PQ 为行李架,MN 为平面镜,A 为行李架上的物品,B 为旅客的眼睛,请在图乙中画出旅客通过平面镜看到物品 A 的光路图。

答案：
8.如图所示;
