《2026年易点通基础提分物理山西专版》

5. (电荷转移问题)用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔片张开,如图1所示。下列说法正确的是 (B)

A.毛皮的原子核束缚电子的能力比橡胶棒强
B.摩擦过程中毛皮上的电子转移到橡胶棒上
C.验电器箔片张开是因为两箔片带了正电荷
D.金属球上的电荷与两箔片上的电荷电性相反

答案： 5.B

6. (摩擦起电)如图2所示,用一段细铁丝做一个支架,作为转动轴,把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上,吸管能在水平面内自由转动。用餐巾纸摩擦吸管A使其带电,下列说法中正确的是 (D)

A.餐巾纸摩擦吸管起电的过程中创造了电荷
B.摩擦后吸管带负电荷,是因为它失去了电子
C.摩擦后吸管能吸引纸屑,是因为吸管有了磁性
D.用餐巾纸摩擦过的相同吸管B,靠近吸管时A时相互排斥

答案： 6.D

7. (静电释放器)为了消除人体与衣服摩擦而产生的静电,在加油站里加油时,要先用手触摸静电释放器,将静电释放掉后再加油,如图3所示,下列说法中正确的是 (D)

A.摩擦起电的实质是物体间创造了电荷
B.静电释放器上面手触摸的部位不是导体
C.若人体带负电,则人体与衣服摩擦失去了电子
D.若人体带负电,电流方向是从静电释放器流向人体

答案： 7.D

8. (水果电池)取半个橙子,把铜片、锌片插入其中,用导线连接金属片与电压表正负极,就制成了一个水果电池。该水果电池相当于一个电源(选填“用电器”或“电源”)。用电压表测量其两端的电压如图所示,铜片是水果电池的正极;铜导线中定向移动的是铜原子中的自由电子,该水果电池的电压是0.6V;水果电池将化学能转化为电能。如果将图片中两个相同的水果电池串联(选填“串联”或“并联”)后可以提供更高的电压。制作电池后的橙子不可以(选填“可以”或“不可以”)再食用。

答案： 8.电源；铜片；自由电子；0.6；化学；电；串联；不可以。

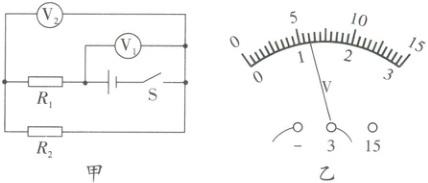

9. (串联电路计算)在如图甲所示的电路中,当闭合开关S后,电路正常工作,两只电压表指针均如图乙所示。求:

(1)电源电压;
(2)电阻R₁和R₂两端各自的电压。

答案： 9.解：
(1)由图可知，闭合开关S后，$R_1$和$R_2$串联，电压表$V_1$测量电源电压，电压表$V_2$测量$R_2$两端的电压，因为串联电路中电源两端电压等于各用电器两端电压之和，且两只电压表指针位置相同，说明电压表$V_1$选接的是0～15V量程，分度值为0.5V，读数为6V，即电源电压为6V；
(2)电压表$V_2$选接的是0～3V量程，分度值为0.1V，读数为1.2V，即$R_2$两端的电压为1.2V；根据“串联电路中电源两端电压等于各用电器两端电压之和”可知，电阻$R_1$两端的电压$U_1=U - U_2=6V - 1.2V=4.8V$。
答：
(1)电源电压是6V。
(2)电阻$R_1$和$R_2$两端各自的电压是4.8V、1.2V。
