14. (实验情境)在“探究凸透镜成像的规律”实验中,实验桌上有光具座、蜡烛、光屏、凸透镜甲(焦距为 15cm)和凸透镜乙(焦距为 20cm)等器材,小明先将蜡烛、凸透镜甲、光屏正确安装在光具座上,如图所示,在光屏上得到烛焰清晰的像,下列说法正确的是(D)


A.光屏上能成倒立、放大的像,此成像原理可以应用于投影仪
B.蜡烛燃烧变短,向上适当调节凸透镜,可使像再次成在光屏中央
C.保持蜡烛位置不变,若将凸透镜甲换成乙,将光屏适当靠近凸透镜可得到清晰的像
D.只将凸透镜甲换成乙,在凸透镜和蜡烛间加一个度数合适的老花镜,可再次得到清晰的像

答案： 14.D

15. (实验探究)实验小组做“探究凸透镜成像规律”的实验。

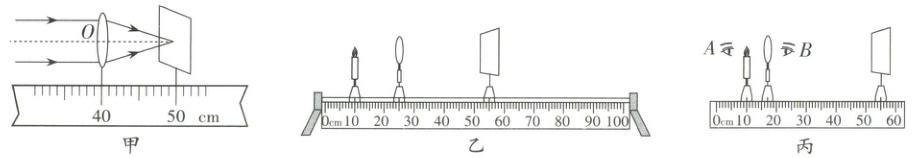

(1)如图甲所示,将一束平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距 $ f_1 = $10.0cm。

(2)小明在某次实验中,将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置,光屏上呈现清晰的像,此像是倒立、放大的实像,生活中投影仪(选填“照相机”“投影仪”或“放大镜”)就是依据此成像原理制成的;
(3)同组的小华保持蜡烛位置不变,移动凸透镜至如图丙所示位置,则人眼在图中B(选填“A”或“B”)处能观察到烛焰的像;
(4)小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜,发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后,光屏上再次得到清晰的像,则该眼镜是远视(选填“近视”或“远视”)眼镜,该眼镜对光线有会聚(选填“会聚”或“发散”)作用;
(5)在如图乙所示的实验中,只将凸透镜换成焦距为 $ f_2 $ 的凸透镜,为在光屏上得到清晰的像,光屏应向左侧移动,这说明 $ f_2 $小于(选填“大于”或“小于”) $ f_1 $;
(6)在如图乙所示的实验中,固定凸透镜位置不变,将蜡烛移到 20cm 刻度线处,移动光屏不能承接到像;把光屏放在蜡烛的左侧,移动光屏不能承接到像。(两空均选填“能”或“不能”)。
(7)对于焦距固定的凸透镜,一个物距应该对应唯一的像距。各实验小组使用焦距相同的凸透镜做实验,在物距均为 30cm 时,有三个小组所测像距分别为 17cm、18cm、19cm,若他们的数据差别不是因为长度测量误差导致的,出现这种情况的原因可能是光屏上没有形成清晰的像就进行了像距测量。
(8)如图丁所示,光屏上呈现出一个清晰的像。若换上焦距更小的凸透镜,光屏上的像变模糊了,为使光屏上再次呈现清晰的像,以下 6 个操作可行的是①③⑥(选填序号)。
①将光屏适当靠近凸透镜
②将光屏适当远离凸透镜
③将蜡烛适当靠近凸透镜
④将蜡烛适当远离凸透镜
⑤给凸透镜前加一个度数合适的凸透镜
⑥给凸透镜前加一个度数合适的凹透镜

答案： 15.
(1)10.0;
(2)放大；投影仪;
(3)B;
(4)远视;会聚;
(5)小于;
(6)不能;不能;
(7)光屏上没有形成清晰的像就进行了像距测量;
(8)①③⑥。
