9. (光的反射作图)后视镜是汽车的重要安全部件,能使驾驶者间接地看清楚汽车后方、侧方和下方的情况,起着“第二只眼睛”的作用。如图所示为一辆卡车的俯视图,D 点为司机眼睛的位置,司机通过左侧的后视镜 AB(可看作平面镜)能看到车尾后部 C 点的情况。请画出司机眼睛看到车尾 C 点的光路图(保留作图痕迹)。

答案：
9.如图所示;
　　　　　

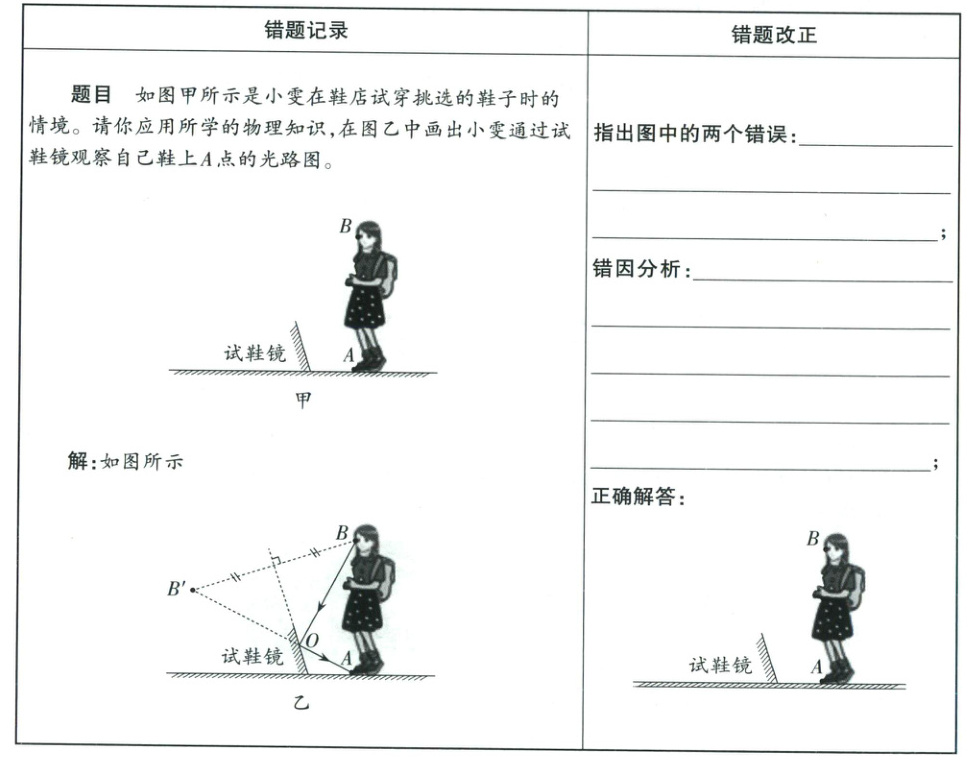

10. (质疑改错)小智在成长笔记中记录了如下错题,请你帮助他找出错误之处、分析错因并写出正确解答过程。

答案：
10.指出图中的两个错误:画成了眼睛关于镜面的对称点;反射光线和入射光线的箭头画反了;
错因分析:平面镜成像成因不清，误认为人能在平面镜中看到鞋的像是眼睛发出的光射到了鞋上;
正确解
答:如图所示:
