27. 小金同学欲测量一只小灯泡的额定功率。器材如下:待测小灯泡(额定电压为$2.5V$)、电源(电压约$6V$)、电流表、电压表、滑动变阻器、开关、导线若干。
请回答下列问题:

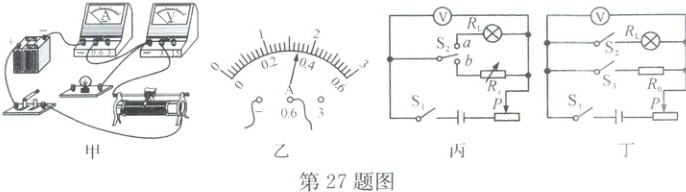

(1) 如图甲所示是小金尚未连接完整的电路,请用笔画线代替导线在原图上补全。
(2) 当小灯泡正常发光时,电流表示数如图乙所示,小灯泡的额定功率为0.85$W$。
(3) 下面是小金同学在没有电流表的情况下测定电功率的几种方案。
方案一:如图丙,步骤①将开关${S}_{1}$闭合,${S}_{2}$与$a$接线柱接通,移动滑动变阻器滑片,使电压表的示数为${U}_{额}$;步骤②滑动变阻器滑片位置保持与步骤①中相同,将开关${S}_{1}$闭合,${S}_{2}$与$b$接线柱接通,调节电阻箱${R}_{x}$使电压表的示数保持${U}_{额}$。记录此时电阻箱的阻值为${R}_{x1}$,计算小灯泡的额定功率为${P}_{额}=\frac{{U}_{额}^{2}}{{R}_{x1}}$。
该方案中主要用到的科学方法是C(填字母)。
A. 控制变量法
B. 类比法
C. 等效替换法
D. 累积法
方案二:如图丁,步骤①将开关${S}_{1}$闭合,${S}_{2}$、${S}_{3}$断开,$P$滑至最左端,读出电压表示数${U}_{0}$;步骤②将开关${S}_{1}$、${S}_{2}$闭合,${S}_{3}$断开,移动滑动变阻器滑片,使电压表的示数为${U}_{额}$;步骤③滑动变阻器滑片位置保持与步骤②中相同,并将开关${S}_{1}$、${S}_{3}$闭合,${S}_{2}$断开,读出电压表示数${U}_{1}$;计算小灯泡的额定功率${P}_{额}=$$\frac{U_{额}}{(U_{0}-U_{1})R_{0}}(U_{0}-U_{额})$(用字母${U}_{0}$、${U}_{额}$、${U}_{1}$、${R}_{0}$表示)。

答案：
27.
(1)

$(2)0.85 (3)C (4)\frac{U_{额}}{(U_{0}-U_{1})R_{0}}(U_{0}-U_{额})$
